Раскрой в SketchCut Pro

Обработчик отчёта Redcut, который входит в библиотеку EasyKitchen PRO, поддерживает экспорт списка деталей в программу раскроя SketchCut PRO. Он формирует XLS файл, который затем можно импортировать в SketchCut Pro и сделать карты раскроя.

SketchCut PRO - программа от стороннего разработчика. Приобрести её можно на сайте программы по этой ссылке.

Экспорт из Redcut

В Redcut функция экспорта в SketchCut Pro есть во вкладках ЛДСП, МДФ и ХДФ.

После того, как отчёт, сформированный плагином в SketchUp, был загружен в Redcut, нужно по очереди открывать каждую вкладку, список из которых мы будем экспортировать в SketchCut Pro и нажимать в нём кнопку "Экспорт в SketchCut PRO":

Экспорт в SketchCut PRO

Через пару секунд файл xls с данными по этой вкладке будет готов. Если нужно будет сделать крой и по другим типам материалов из этого отчёта, то перейдите в другие вкладки и тоже сделайте экспорт в SketchCut PRO. Готовые файлы xlsx сохраняются в папку XLSX, которая находится там же, где лежит ваш Redcut.

Если у вас несколько разных материалов одного типа, то можно сделать несколько xlsx файлов для каждого из материалов. Для этого используйте фильтр в Redcut, который позволит отобрать нужные по названию, толщине и кромке детали.

Импорт в SketchCut Pro

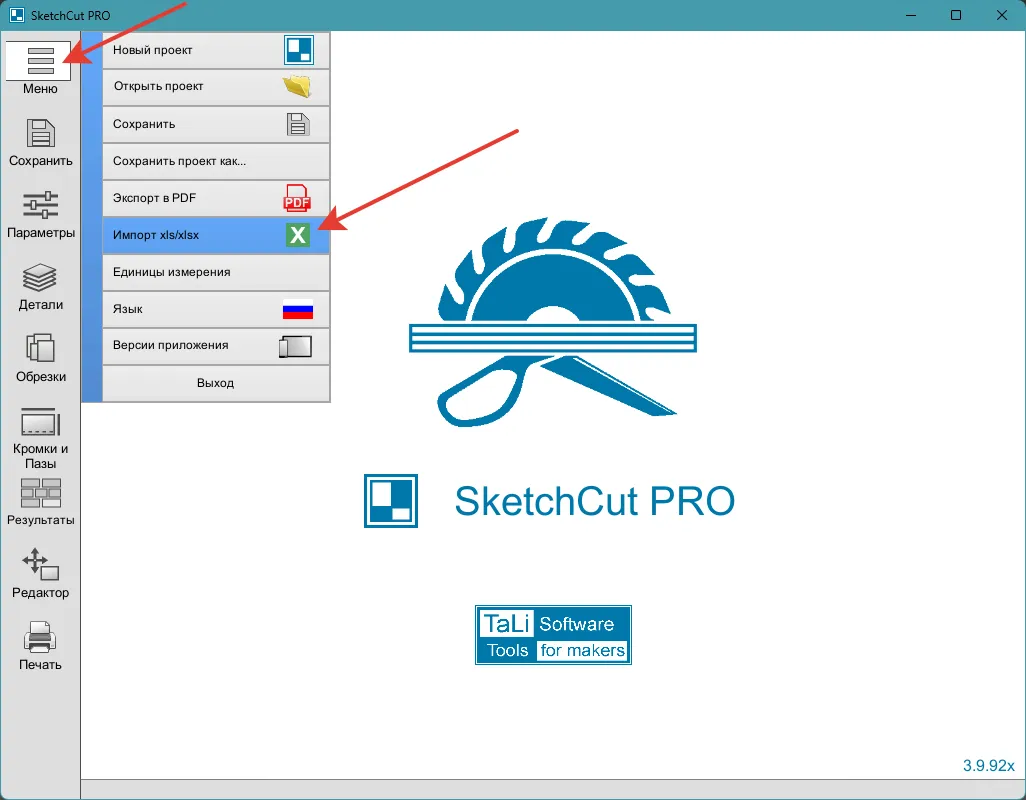

Запускаем SketchCut Pro, нажимаем на кнопку "Меню", затем на "Импорт xls/xlsx":

Импорт в SketchCut PRO

Далее находим xlsx файлы, которые сгенерировал Redcut. Выбираем найденный файл и нажимаем "Открыть":

Лучше всего заранее переместить экспортированные файлы на Рабочий стол или на диск С. Почему-то SketchCut PRO часто не видит файлы на других дисках.

Импорт в SketchCut PRO

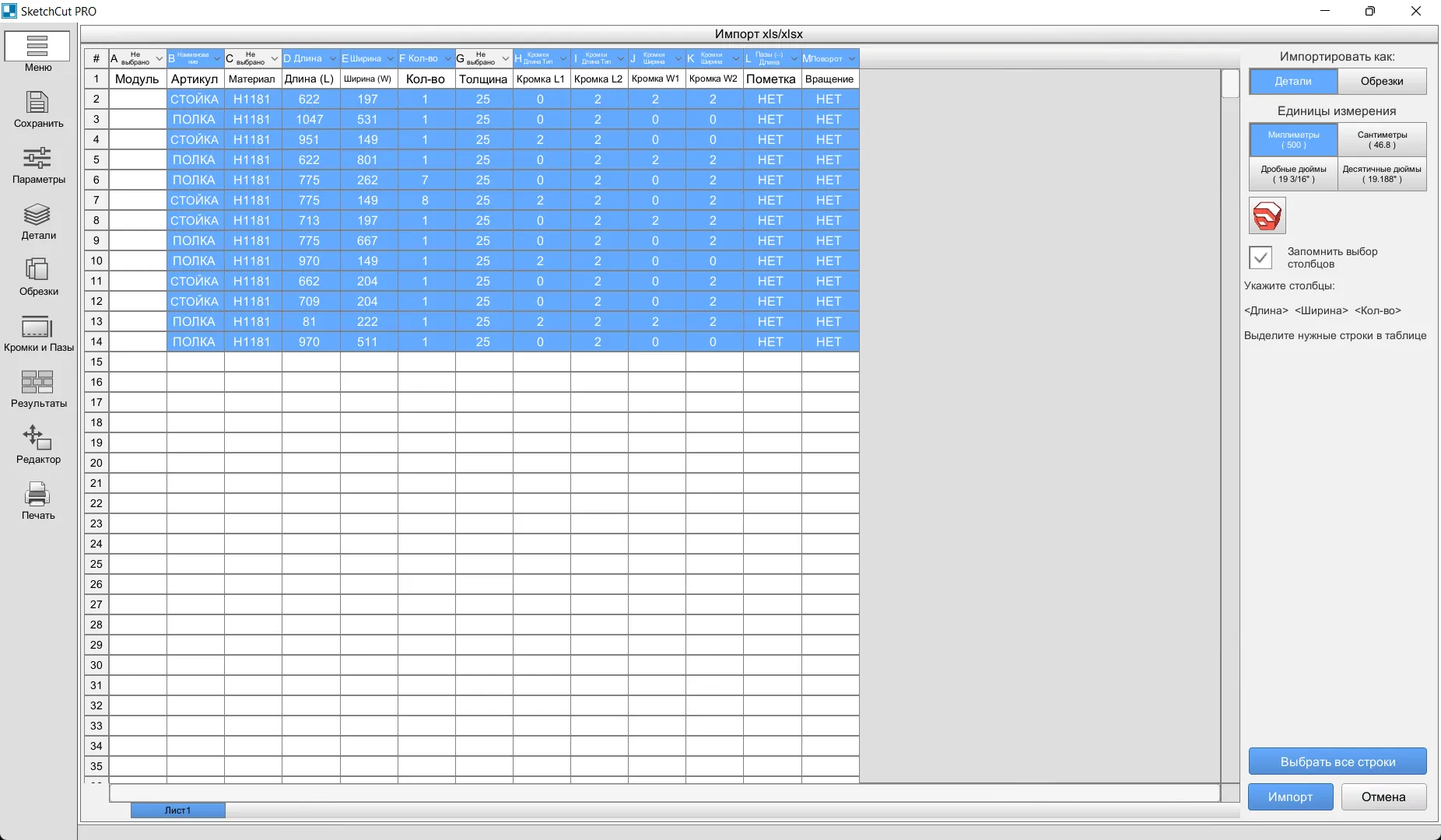

Файл загрузится в SketchCut PRO, после чего нужно назначить столбцам соответствующий им тип данных. Если в столбце данные с шириной детали, то в заголовке таблици выбираем пункт "Ширина".


Затем нужно выделить мышью позиции, которые будут кроиться и нажать кнопку "Импорт". Программа покажет список загруженных деталей. Далее нажимаем кнопку "Результаты", проверяем ещё раз правильный ли размер листа и метод раскроя, затем нажимаем кнопку "Раскроить":

Импорт в SketchCut PRO

Программа создаст карты кроя. В любой момент можно изменить размеры деталей, разметку кромки и даже перемещать детали на карте.

Упрощенный импорт в SketchCut Pro

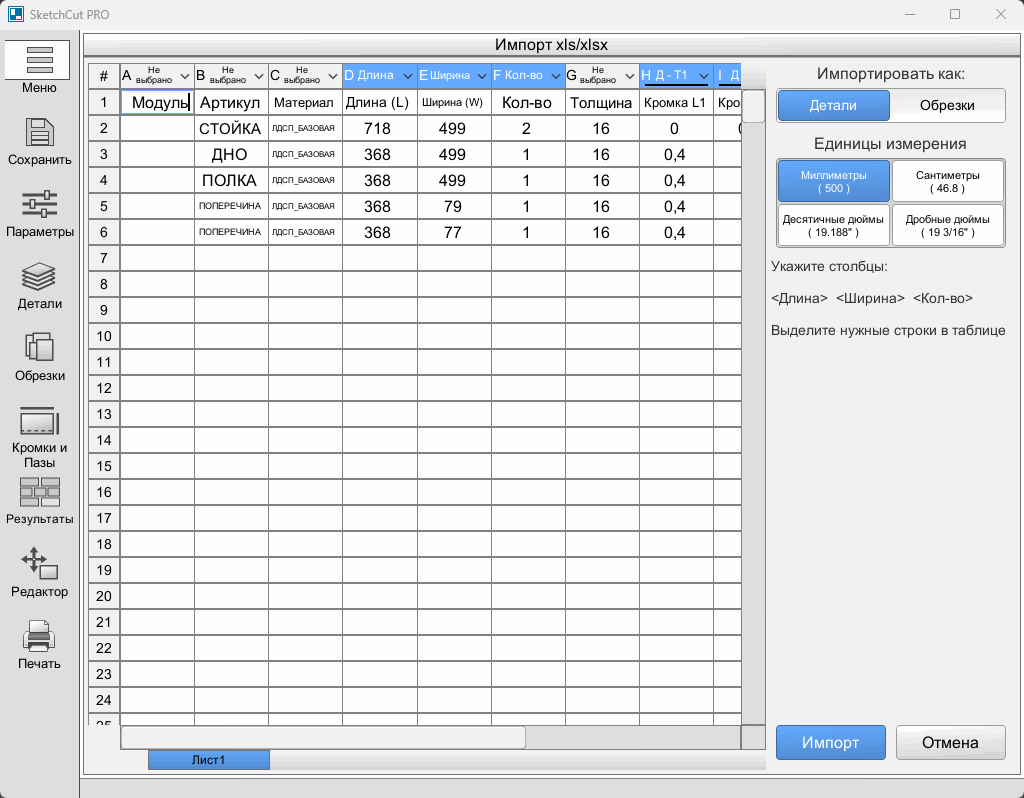

В последней версии разработчик добавил в раздел импорта SketchCut Pro кнопку с логотипом EasyKitchen. Эта кнопка значительно упрощает импорт xls файла. Один клик и выделены все необходимые столбцы.

Импорт в SketchCut PRO

Оцените статью:

Рейтинг 4.83 (6 Голоса)

У нас есть Telegram-канал. Это удобный способ получать все новости об EasyKitchen мгновенно!

Подписывайтесь!

На нашем YouTube канале публикуются новости, обзоры и обучающие ролики по EasyKitchen.

Подписывайтесь!

4 Комментарии

а какая последняя версия SketchCut Pro (с кнопкой EasyKitchen). и где ее найти

Ответить Поделиться

Добрый день! Если Вы покупали SketchCut Pro, напишите разработчику. Он пришлёт эту версию.

Ответить Поделиться

Не понял про типы длин, объясните пожалуйста какие правильно выставлять

Ответить Поделиться

Добрый день! В SketchCut pro нужно после импорта указать в заголовках что есть что. В импортируемом файле первая слева идёт длина, вторая ширина. Так и укажите в заголовках. Или запросите у разработчика новую версию, где есть кнопка, которая автоматически настраивает столбцы и выделяет их.

Ответить Поделиться
