Панель инструментов плагина

В состав библиотеки EasyKitchen PRO входит плагин DC Change Mat, который состоит из четырёх полезных инструментов:

Мебельный плагин для SketchUp

Рассмотрим работу с каждым из них подробнее.

Замена материалов

Это первая слева кнопка плагина, которая называется "Change Material". Функционал этого инструмента заключается в замене материалов на указанных деталях модулей.

Инструмент замена материалов

Предварительно нужно выделить мышью один или несколько модулей, где нужно произвести замену материалов. При нажатии на эту кнопку плагина открывается примерно такое окно:

Окно замены материала

В левой части окна есть список деталей, на которых можно заменить материалы. Если, к примеру, нужно изменить текстуру корпуса, то нужно выбрать пункт "Корпус", затем выбрать папку с нужной текстурой, найти её в открывшемся списке и кликнуть по ней. Все текстуры деталей корпуса выбранных модулей будут заменены. Останется только подогнать размер текстуры в окне "Материалы" лотка по умолчанию, т.к. SketchUp установит слишком маленький размер.


Чтобы быстрее найти нужную текстуру в выбранной папке, можно воспользоваться фильтром. Достаточно начать вводить туда название и список сократится до требуемых текстур.

В зависимости от количества деталей и размера проекта, первичная замена материала может занимать достаточно большое время. Последующая замена будет происходить в разы быстрее. Но, если проект очень большой, время работы плагина может значительно увеличится, вплоть до десятков минут. Поэтому рекомендуется делать замену материалов ступенчато - на 1-2 модулях за раз. Если требуется сделать замену быстрее, лучше воспользоваться плагином Material Replacer.

Назначить статус

Вторая слева кнопка плагина - это инструмент "Set attribute". В основном, это инструмент разработки. Для повседневного проектирования мебели он не требуется. Его задача - назначать отдельным или сразу нескольким компонентам статусы.

Инструмент Назначить статус

Статусы - это как раз тот список деталей слева в окне замены материалов и компонентов. Таким образом можно разметить компоненты, входящие в модуль, чтобы плагин понимал что и к чему относится.


Например: нужно одну из стоек модуля отделать фасадным материалом, вместо корпусного. Выделяем её мышью и жмём на эту кнопку плагина. Появляется вот такое окно:

Окно назначения статуса

Здесь в первом списке выбираем статус компонента. В нашем случае это Фасады.

"Учитывать в: " и "Переписать при замене" пока не актуальны, их можно пропустить.


Последний пункт "Сохранить компонент?" позволяет сохранить компонент с указанными настройками и статусом. В нашем примере этот пункт нужно переключить на "нет". Если указать "да", то стойка будет сохранена и в последствии её можно будет заменить через третью кнопку плагина, которая отвечает за горячую замену. С панелями корпуса это не актуально, а вот с фасадами, ручками и другими компонентами, которые поддерживают функцию горячей замены, это можно делать.

Данный инструмент не может физически изменить панель на фасад. У этих элементов слишком разный набор параметров. Они не взаимозаменяемые. Если вам нужно заменить панель на фасад, чтобы можно было заменить базовый фасад на фрезерованный, используйте панель-фасад из папки:

Панели->Дизайнерские->Секции

Замена компонентов

Это третья слева кнопка плагина, которая называется "Change Component". Функционал этого инструмента схож с функционалом кнопки "Change Material", с той лишь разницей, что он заменяет не текстуры, а целые компоненты.

Инструмент замены компонентов

Таким образом можно менять фасады, ручки и другие компоненты модулей, которые поддерживают функцию горячей замены. Предварительно нужно выделить мышью один или несколько модулей, где нужно произвести замену модулей.


При нажатии на эту кнопку плагина открывается вот такое окно:

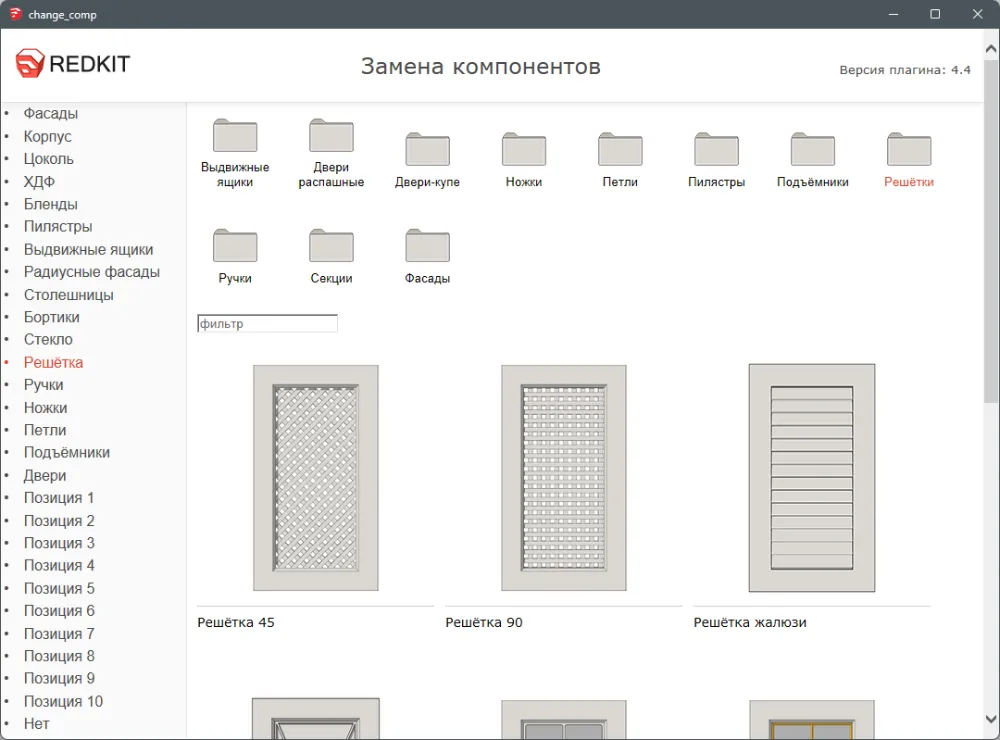

Окно замены компонентов

В левой части тот же список деталей, как и в инструменте замены материалов. Если, к примеру, в одном или нескольких модулях нужно изменить фасады, то нужно выбрать пункт "Фасады", затем выбрать папку с нужным фасадом, найти его в открывшемся списке и кликнуть по нему. Все фасады выбранных модулей будут заменены.


Чтобы быстрее найти нужный компонент для замены в выбранной папке, можно воспользоваться фильтром. Достаточно начать вводить туда название и список сократится до требуемых компонентов.

В зависимости от количества деталей и размеров проекта, замена компонентов может занять некоторое время. Если проект большой, то лучше производить замену в каждом модуле по отдельности.

Окно "Иерархия компонентов и групп" (Outliner) обязательно должно быть закрыто перед проведением замены материалов и компонентов с помощью этого плагина. Иначе время обработки увеличится в разы.

Генерация отчёта

Последняя кнопка плагина - это генерация отчёта по проекту. Чтобы сгенерировать отчёт, нужно предварительно сохранить проект, затем выделить мышью все модули, детали которых должны попасть в отчёт, и нажать на эту кнопку:

Инструмент генерации отчёта

В зависимости от размера проекта, генерация отчёта может занять некоторое время (от нескольких секунд до нескольких минут). После того, как отчёт будет готов, можно переходить к его обработке. Подробнее об этом читайте в статье Обработчик отчётов Redcut

Оцените статью:

Рейтинг 5 (7 Голоса)

У нас есть Telegram-канал. Это удобный способ получать все новости об EasyKitchen мгновенно!

Подписывайтесь!

На нашем YouTube канале публикуются новости, обзоры и обучающие ролики по EasyKitchen.

Подписывайтесь!

4 Комментарии

подскажите , при нажатии кнопки замена материалов в окне слева есть все пукты - фасады, ручки и т.д. . А в правом окне всего две иконки - метал и базовые. с вашего сайта скачал и разархивировал как указано текстуры- эггер , кроно и другие ) но не все. но в правом окне они не появляются. в чем может быть проблема?

Ответить Поделиться

Добрый день! Проблема скорее всего в том, что Вы не в ту папку распаковали текстуры. Если не ошибаюсь, мы уже ответили Вам в Телеграм и разобрались, что папка действительно была не та.

Ответить Поделиться

Здравствуйте, подскажите пожалуйста установил все плагины пробую заменить фасады ничего не происходит все фасады отображаются но замена не происходит. В чем может быть проблема? Использую MacBook. То Же самое происходит и с ручками, Все прекрасно Работает в замене материалов.

Ответить Поделиться

Добрый день! Если у Вас Mac, то проблема с кодировкой названий файлов. Вам нужно переименовать все названия файлов фасадов и ручек в плагине на латиницу. В том числе и в папках с миниатюрами (Small). Название основного файла и миниатюры должны полностью совпадать.

Ответить Поделиться
