Работа с параметрами

Чтобы отобразить параметры модуля или компонента, выделите его мышью и откройте окно параметров, кликнув по соответствующей кнопке на панели инструментов плагина динамических компонентов:

Плагин динамических компонентов SketchUp

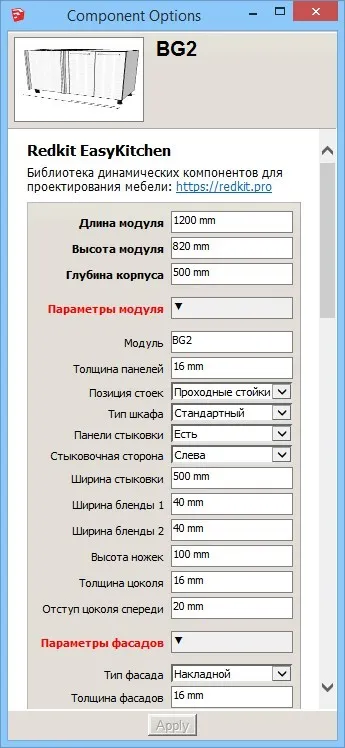

Появится подобное окно с множеством параметров, при помощи которых можно вносить различные изменения в компонент:

Окно параметров SketchUp

Какие бывают параметры?

Параметры бывают редактируемые и информационные. Соответственно, в редактируемые можно вносить изменения, а в информационные - нет. Они только отображают полезную информацию.


Редактируемые параметры бывают в виде текстовых полей или раскрывающихся списков. После внесения изменений в текстовый параметр или выбор параметра из списка, нужно нажать кнопку "Отправить заявку" ("Apply" в английской версии программы SketchUp) в нижней части этого окна. Через мгновение все изменения будут применены к текущему выбранному компоненту.


Некоторые параметры помечены звёздочкой (*). Атрибут такого параметра содержит в себе формулу, которая что-то вычисляет. Например, длина направляющих выдвижных ящиков в модулях по умолчанию вычисляется с учётом глубины корпуса и отступов. Это очень удобно. Не нужно изменять вручную этот параметр, если изменилась глубина корпуса.

Эти параметры тоже можно изменять по своему усмотрению. Таким образом достигается отличная гибкость модулей библиотеки. Но важно помнить, что любое изменение параметра со звёздочкой приведёт к тому, что формула затрётся (даже если просто кликнуть мышью по текстовой области такого параметра, затем применить изменения!).

После того, как формула будет удалена из атрибута этого параметра, придётся вносить все изменения вручную. Если нужно восстановить формулу, то придётся взять новый модуль из библиотеки.

Параметры вложенных компонентов

Помните о том, что параметры есть не только у модулей, но и у его внутренних составляющих. Многие параметры вложенных компонентов имеют формулы связи с основным модулем, поэтому звёздочек в них намного больше. Но в любой момент можно изменить любой параметр, чтобы более тонко настроить конструкцию модуля.

Также вложенные компоненты могут иметь уникальные параметры, которые невозможно настроить из основного модуля. Например, изменить фаску фасада или поменять угол открывания двери.

Скорость внесения изменений

В большинстве случаев изменения в модулях и компонентах через параметры происходит мгновенно. Но некоторые модули имеют сложную структуру с большим количеством вложенных компонентов. Особенно те, в которых есть выдвижные ящики. Внесение изменений в этом случае происходит за пару-тройку секунд. Может и чуть дольше, если ПК не достаточно мощный.
