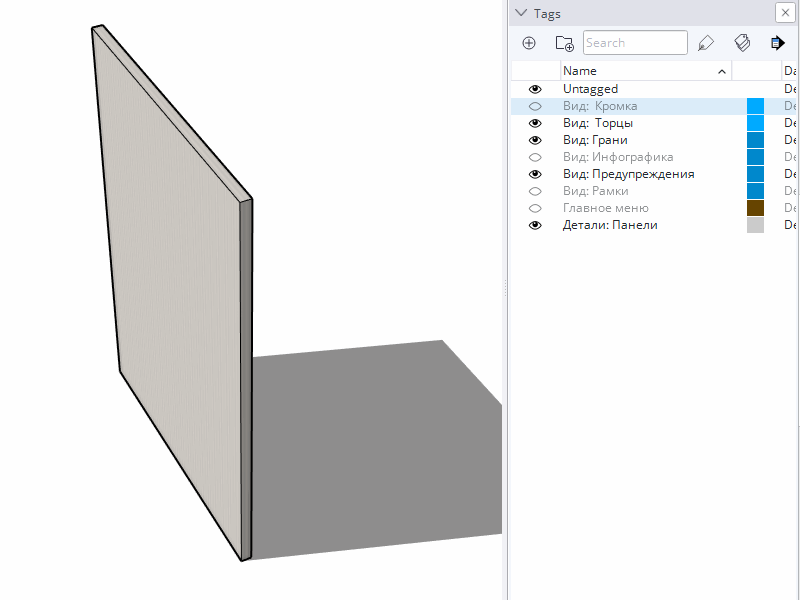

Чтобы начать размечать кромку, нужно включить её отображение. Для этого в слоях убираем галочку с пункта "Отображение торцов" и ставим галочку на пункте "Отображение кромки". Таким образом скрываются торцы панелей, а на их месте появляется динамическая кромка:
Далее, для разметки кромки есть два способа:
Первый способ - динамический клик по торцам панели позволяет переключать режим кромки. Для этого нужно использовать инструмент SketchUp под названием "Взаимодействие с динамическими компонентами" (белая рука с указательным пальцем).
При кликах по торцам, они меняют свой цвет. Всего есть 4 состояния кромки:
- Белый - кромки нет;
- Зелёный - торец закатан 0.4мм кромкой;
- Жёлтый - торец закатан 1мм кромкой;
- Красный - торец закатан 2мм кромкой.
При повороте текстуры панели, назначенная кромка остаётся на тех же местах, не перемещаясь за текстурой.

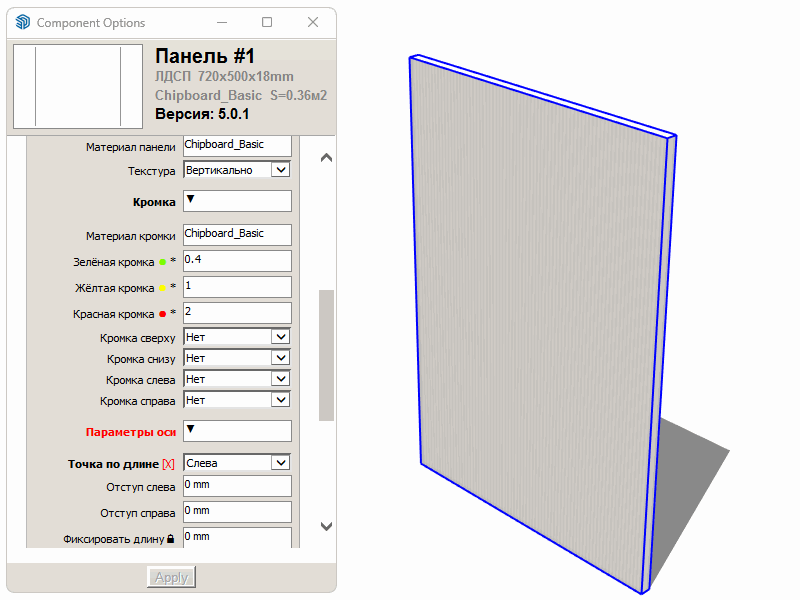

Второй способ - задание кромки через параметры. Для активации этого режима, нужно переключить параметр "Разметка кромки" на соответствующий пункт. После этого можно будет воспользоваться следующими параметрами для разметки кромки:
Кромка L1 - параметр позволяет выбрать какой кромкой будет закатан торец L1;
Кромка L2 - параметр позволяет выбрать какой кромкой будет закатан торец L2;
Кромка W1 - параметр позволяет выбрать какой кромкой будет закатан торец W1;
Кромка W2 - параметр позволяет выбрать какой кромкой будет закатан торец W2.
При повороте текстуры панели, назначенная через параметры кромка следует за торцом, за которым она закреплена, перемещаясь вместе с текстурой.
Также, при задании кромки через параметры, есть возможность закатать сразу все торцы одним типом кромки (смотрите остальные пункты параметра "Разметка кромки")
Цвета, используемые для обозначения кромки те же, что и в первом способе.
Помните, что разметка кромки сохраняется в каждом режиме своя. То есть, если вы разметили кромку в ручном режиме, кликая по торцам, то при переключении в режим разметки кромки через параметры, восстановится разметка, которую вы указали именно в этом режиме. При возврате к ручному режиму, восстановится кромка, размеченная именно в ручном режиме.
