Сдвиг (Offset)

Содержание статьи:

Описание

Это довольно простой, но очень полезный инструмент SketchUp, который часто применяется при построении геометрии. Его основная задача - параллельно сместить и пропорционально изменить размер выбранных рёбер на плоскости. При этом создаются копии этих рёбер. Звучит сложно, но на деле всё очень легко и понятно.


Итак, этот инструмент можно выбрать на основной панели инструментов или с помощью клавиши "F", в английской раскладке клавиатуры.

Сдвиг (Offset) инструмент SketchUp

Принцип работы

Единственное действие, которое делает инструмент Сдвиг (Offset) - это параллельный сдвиг граней на плоскости с пропорциональным изменением размеров. Необходимый минимум - это две не компланарные грани (не параллельные в одном и том же направлении). С них и начнём!

Сначала инструментом Выбор (Select) выделяем грани, которые нужно сдвинуть. Затем выбираем инструмент Сдвиг (Offset) и кликаем один раз по рабочей области, рядом с выделенными гранями. Сдвиньте мышь в сторону и появятся дополнительные линии, которые будут двигаться вместе с мышью, наглядно показывая, как будут выглядеть и где будут позиционироваться новые грани. Длину, на которую нужно сдвинуть грани, следует ввести с клавиатуры после первого клика мыши. После этого нужно нажать клавишу Enter и построение будет завершено. Чтобы было понятнее, смотрите гифку:

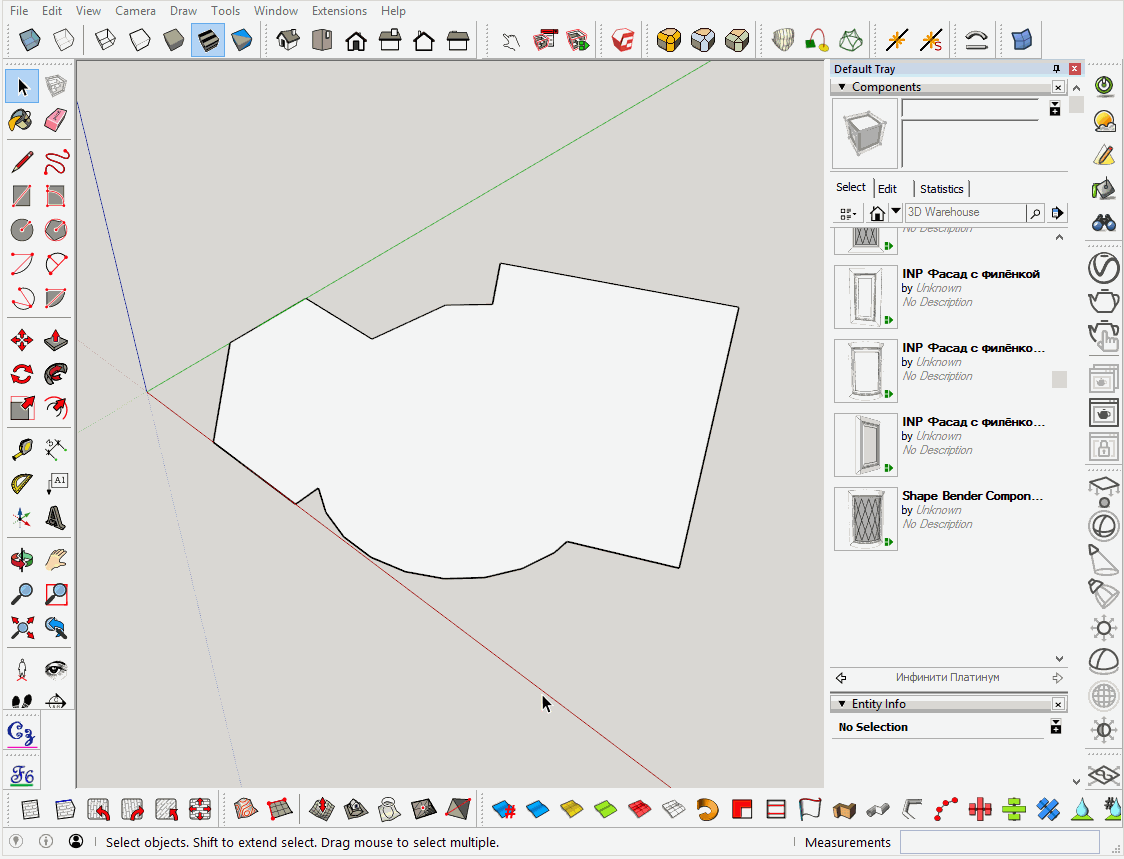

Инструмент создал копии этих граней (линий) и сдвинул их на нужное расстояние относительно оригинальных граней. При этом он пропорционально изменил их размеры. Такой фокус можно провернуть не только с отдельными группами линий, но и целиком с плоскостью сложной формы. При этом уже не нужно выделять мышью грани, достаточно кликнуть инструментом Сдвиг (Offset) прямо по плоскости:

Сдвиг (Offset) на плоскости SketchUp

Стоит отметить, что и на сложной плоскости можно выделить мышью только нужные грани и сдвинуть только их. Всё зависит только от текущей задачи.


Таким образом можно делать толщину у труб или вырезы, точно повторяющие внешнюю форму объектов. Инструмент работает как во внутрь плоскости, так и наружу:

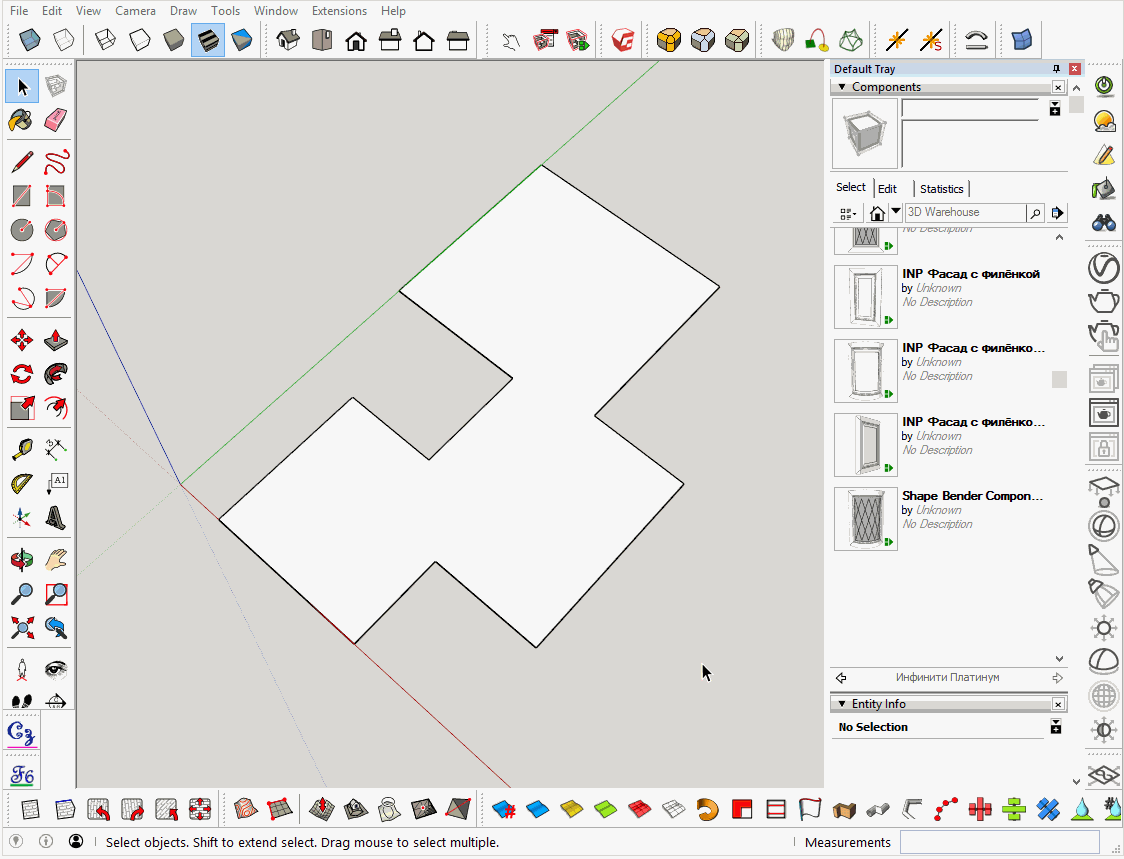

Нахлёст граней

Дополнительная особенность инструмента Сдвиг (Offset) - это возможность разрешить или запретить нахлёст создаваемых граней. За переключение этих режимов отвечает клавиша Alt. Нажмите её после того, как первый раз кликнули инструментом по плоскости, чтобы изменить режим:

Сдвиг (Offset) нахлёст
