Оси привязки

Для чего нужны оси привязки?

Оси привязки - это удобная особенность библиотеки EasyKitchen. Они есть почти у каждого модуля и элемента. Их предназначение - правильное позиционирования модулей на рабочей области программы. Простыми словами - эти "линии" вокруг модулей позволяют быстро и точно поставить шкаф вплотную рядом с соседним без малейших смещений. А это порой очень важно.

Особенности осей привязки

Оси привязки могут располагаться по разному, в зависимости от предназначения модуля или элемента и его особенностей. У большинства кухонных модулей они выполнены в виде линий в крайних областях ограничительной рамки модуля (спереди сверху, спереди снизу, сзади сверху и сзади снизу). Длина линий обычно совпадает с длиной модуля. Это, кстати, позволяет легко расставить размеры. У некоторых модулей, в основном у угловых, оси привязки могут располагаются по диагонали, повторяя угол, который образует фасад. Также существуют дополнительные линии привязки, кроме основных. Например у стыковочных поворотных модулей они служат для точного позиционирования примыкающих к нему под 90 градусов других кухонных модулей. И это с учётом наличия или отстутствия бленды. Так что всё продумано :)

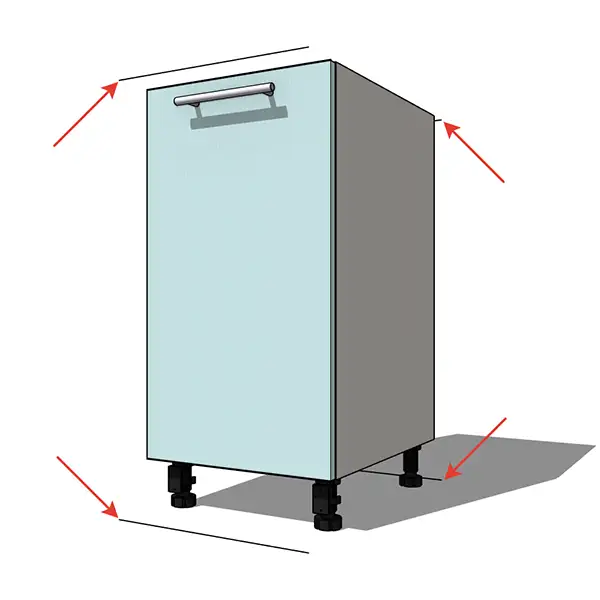

Точка отсчёта у модулей обычно в левом нижнем переднем углу, за исключением угловых модулей, где она спереди справа внизу. Это значит, что вытаскивая модуль из библиотеки, мышь будет "держать" его в основном за левый нижний передний угол. Как раз в точке оси привязки. Вам достаточно будет донести модуль до правого нижнего переднего угла (там тоже есть ось привязки) соседнего модуля и SketchUp "примагнитит" их. При этом позиционирование будет абсолютно точным. Поэтому, к примеру, кухонные гарнитуры удобнее проектировать слева на право. Вот так выглядят оси привязки на одном из модулей библиотеки:

Оси привязки на модуле BB1

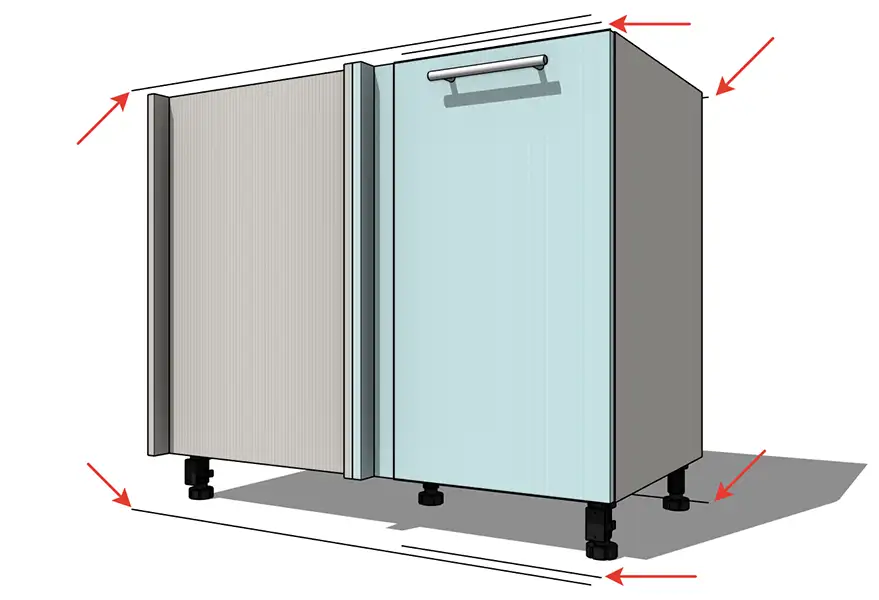

А вот модуль BG1. У него есть ещё одни оси привязки, в виде дополнительных линий:

Оси привязки на модуле BG1

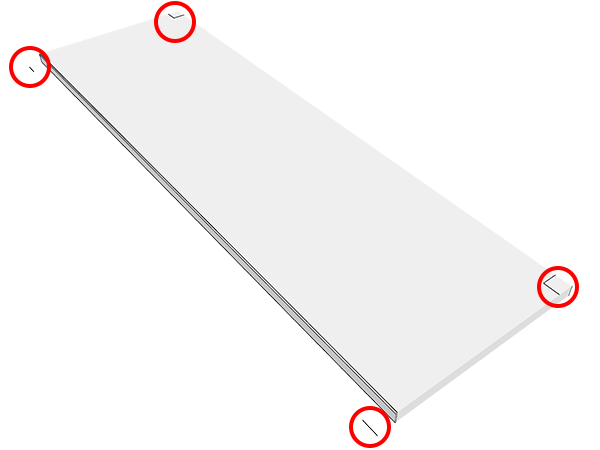

Также у многих дополнительных элементов, типа столешниц, бортиков, профилей GOLA и т.д., оси привязки могут иметь другую форму, размер и положение. Но это тоже выверено так, чтобы стыковать эти элементы правильно, относительно других модулей.

Оси привязки на модуле столешницы

Скрытие и отображение осей привязки

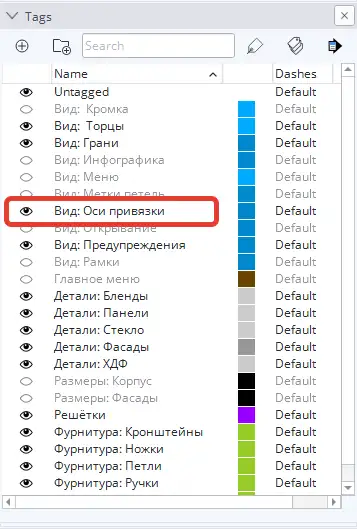

Оси привязки нужны только на этапе проектирования. После расположения всех элементов проекта их можно скрыть. Делается это через окно "Слои" в правой панели программы "Tray" (Лоток по умолчанию в русской версии SketchUp). Находим в этом окне пункт "Оси привязки" и убираем с него галочку. Всё. Оси привязки скрыты. Чтобы отобразить их снова, нужно будет вновь поставить галочку на этом пункте.
