Что такое "Взрыв-схема"

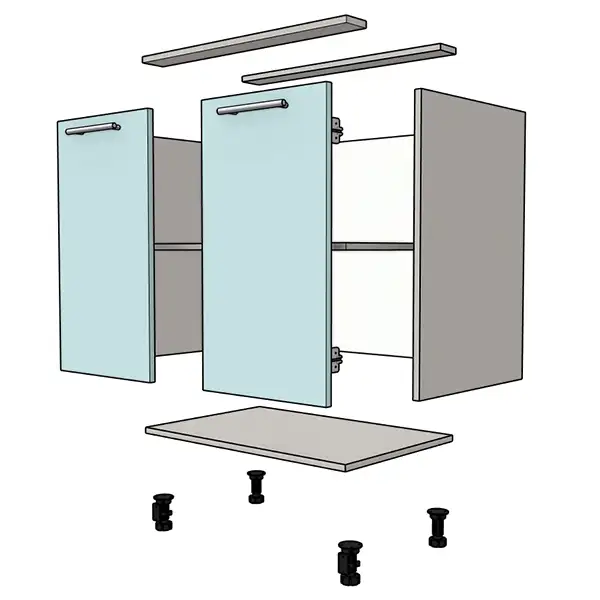

В EasyKitchen практически во всех модулях есть функция взрыв-схемы. Это особый вид конструкции, когда детали отдаляются от центра модуля на определённое расстояние. Выглядит это примерно так:

Для чего нужна взрыв-схема

Это очень полезная функция в любой программе для проектирования кухни или другой мебели. В таком виде гораздо удобнее размечать кромку на деталях, т.к. нет прилегающих друг к другу деталей, из-за чего бывает очень сложно применить кромку на скрытый торец. Также, такой вид удобен для создания чертежей для производства. Сразу видны все особенности конструкции.

Как включить взрыв-схему

Сначала нужно отобразить специальную динамическую кнопку для взрыв-схемы. Это делается через вкладку "Слои" (теги, метки) в правой части экрана программы SketchUp:

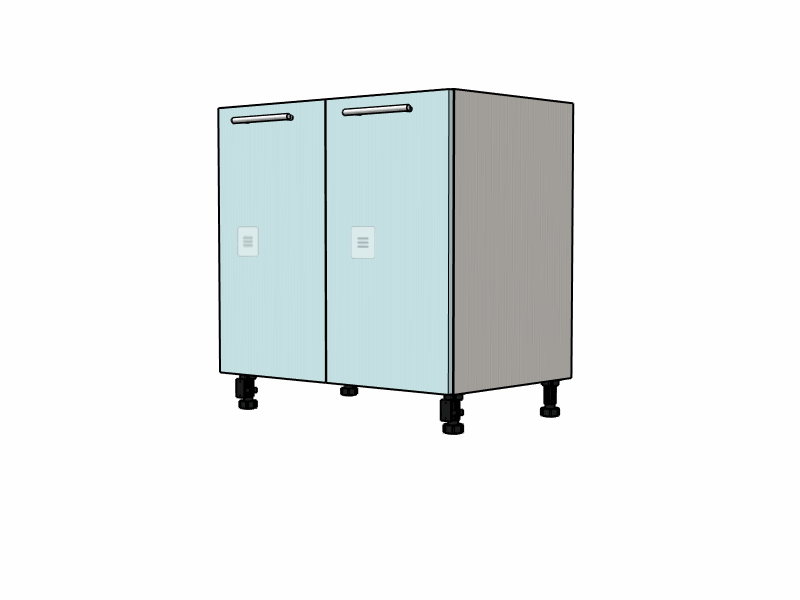

После этого, на всех модулях в сцене, которые поддерживают взрыв-схему, появится кнопка, которая активирует этот режим:

Кликните по этой кнопке динамическим кликом (инструмент "Взаииодействие с динамическими компонентами") и режим взрыв-схемы активируется. Чтобы вернуть модуль к обычному виду, кликните ещё раз по этой кнопке.

В параметрах модуля можно выставлять расстояние, на которое детали будут удаляться от центра модуля. Этот параметр называется "Разлёт взрыв-схемы". Также его можно задать глобально, через компонент "Главное меню".
