Как правильно редактировать геометрию панелей?

Довольно часто приходится придавать деталям мебели нестандартные формы: делать скругления, скосы, различные вырезы и т.д. Порой для этого не хватает параметрических возможностей и нужно редактировать чистую геометрию панелей. Эта статья о том, как это делать правильно, чтобы в отчёт ушла деталь именно того размера, который нужен.

Чистая геометрия

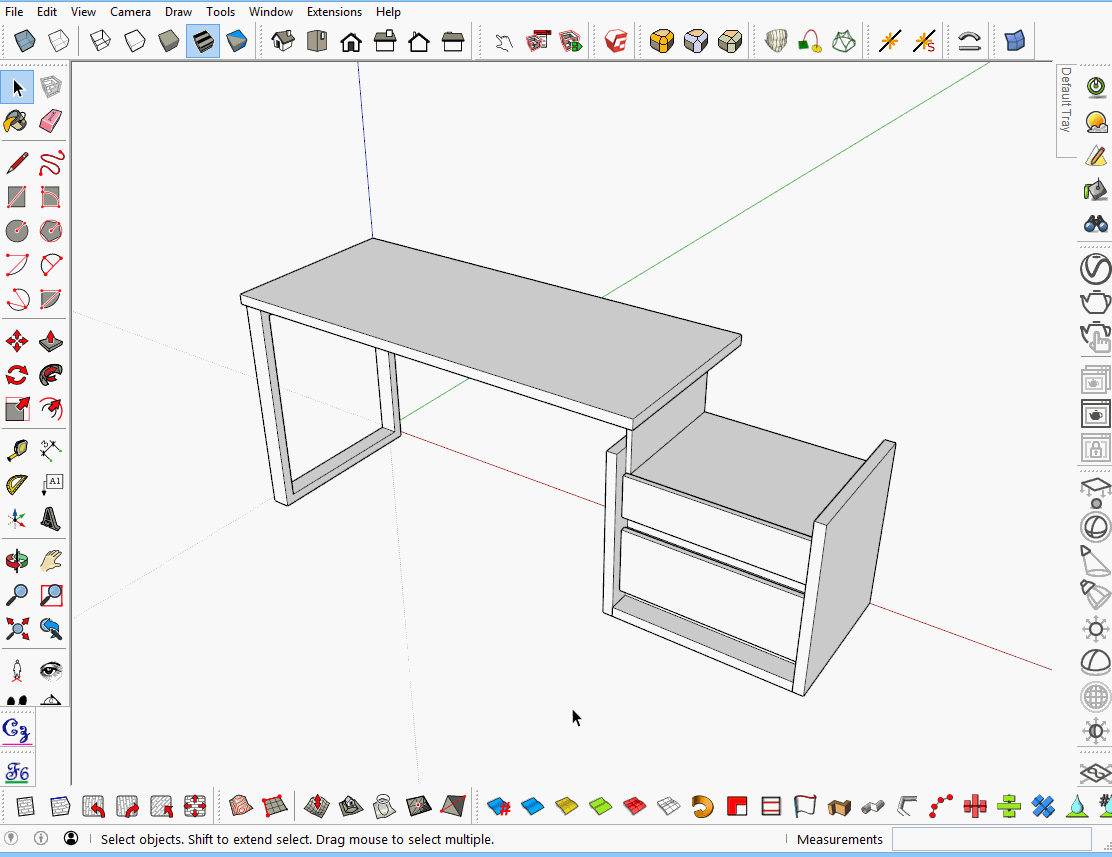

Сначала определим - что такое чистая геометрия. Это геометрия, построенная из рёбер и плоскостей, которая находится на самом глубоком уровне вложенности компонентов библиотеки EasyKitchen. Её можно свободно редактировать при помощи стандартных инструментов программы SketchUp. Для этого нужно несколько раз двойным кликом левой кнопки мыши зайти внутрь компонента, до тех пор, пока не получится отдельно выбирать плоскости и рёбра панели.

Правильный размер панели

Теперь самое главное правило, которое нужно выполнить перед редактированием чистой геометрии панели - сначала задать правильный общий размер компонента панели. Именно этот размер и пойдёт в отчёт. Программа учитывает только параметрические размеры, которые заданы через параметры компонента (длина, ширина, толщина и отступы со всех сторон). Если чистая геометрия выйдет за эти габариты или будет меньше них - это не будет учтено.

Неправильный размер панели

Если во время редактирования пришло понимание, что фактический общий размер панели отличается от размера, заданного в параметрах, лучше взять новую панель, задать ей нужный размер и снова построить внутри нужную форму.

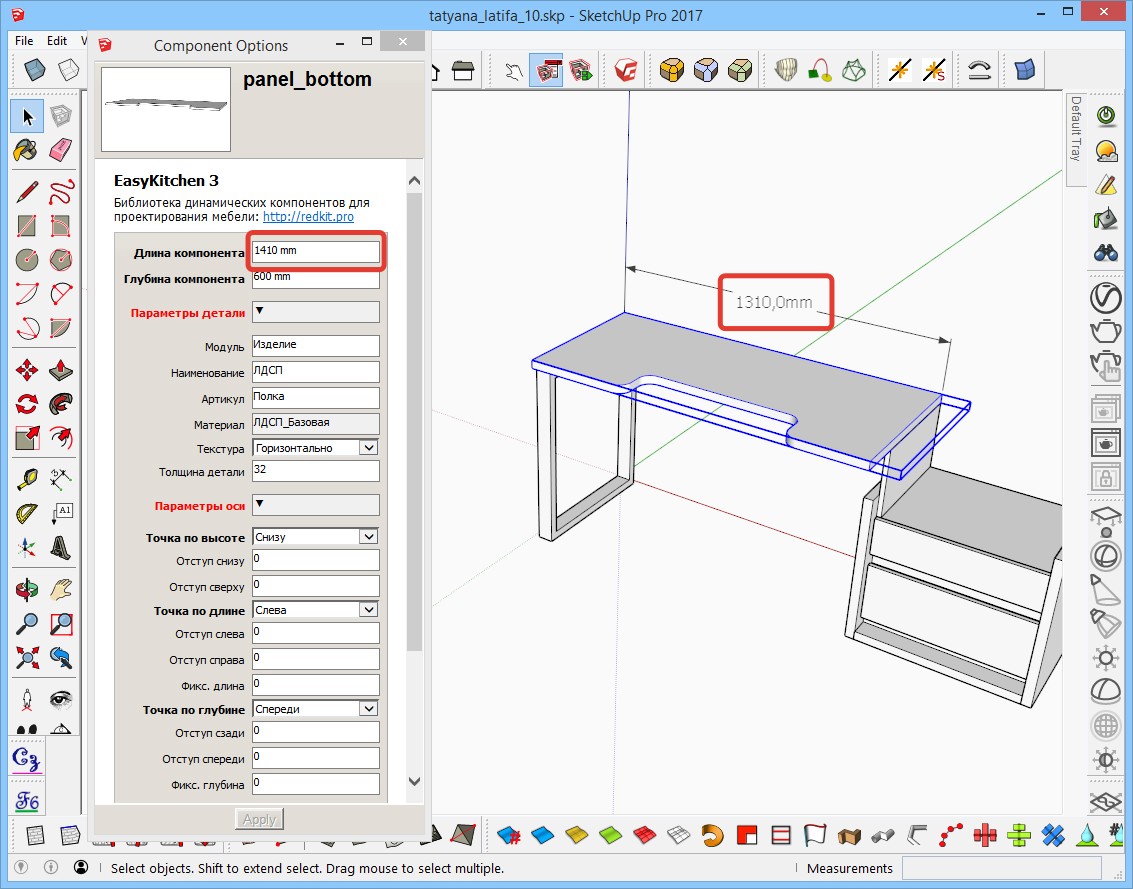

На картинке ниже - неправильное построение. В отчёт уйдёт размер детали 1410х600х32мм, вместо геометрического 1310х600х32мм. Даже по ограничительной синей рамке компонента видно, что чистая геометрия меньше, чем размер компонента.

Изменение размеров

Стоит помнить, что изменение размеров панелей с изменённой чистой геометрией приведёт к смещению и деформации этой самой геометрии. Она не расчитывается параметрически, а изменяется пропорционально заданному размеру. Поэтому первичный правильный размер детали очень важен.
