Динамическое взаимодействие

Большинство элементов библиотеки EasyKitchen поддерживают динамическое взаимодействие с ними. Общеизвестна функция открывания дверей и выдвижных ящиков. Этим никого не удивишь. Но есть и другие элементы, которые также можно видоизменять одним кликом мыши. Об этом мало кто знает. Поэтому мы решили посвятить статью этой замечательной функции, которая значительно упростит и ускорит создание ваших проектов.

Чтобы активировать динамические функции модулей и компонентов, нужно предварительно выбрать инструмент плагина динамических компонентов "Взаимодействие с динамическими компонентами".


Если у Вас нет такого плагина (а есть он только в PRO или MAKE версии программы SketchUp), то нужно его добавить на панель инструментов, кликнув правой кнопкой мыши на пустой области панели инструментов и выбрать из списка "Динамические компоненты" (Dynamic Components). Вот так выглядит панель инструментов динамических компонентов:

Кнопки открывания

В EasyKitchen есть невидимые кнопки открывания дверц и выдвижных ящиков. По умолчанию они скрыты и соответственно неактивны. Отобразить их можно через окно "Слои". Нужно поставить галочку напротив пункта "Кнопки открывания":

Окно слоёв

После этого на всех модулях, где есть возможность открыть дверцы или выдвижные ящики, появятся невидимые кнопки открывания:

Анимация открывания дверей

Хоть кнопки открывания невидимые, но они тоже состоят из геометрии и окрашены в прозрачную текстуру. Поэтому иногда это может мешать. Например, при расстановке размеров могут возникнуть сложности. Или случайно можно взять пипеткой прозрачный цвет кнопки открывания и нанести его на другие элементы.


Чтобы этого не происходило, нужно просто отключить отображение кнопок открывания через окно слоёв, убрав галочку на соответствующем пункте.

Динамическое меню

В 4й версии библиотеки EasyKitchen надобность в масштабном динамическом меню отпала, т.к. появилась динамическая кромка на торцах панелей. Поэтому осталось лишь несколько кнопок, которые выполняют только самые необходимые функции:

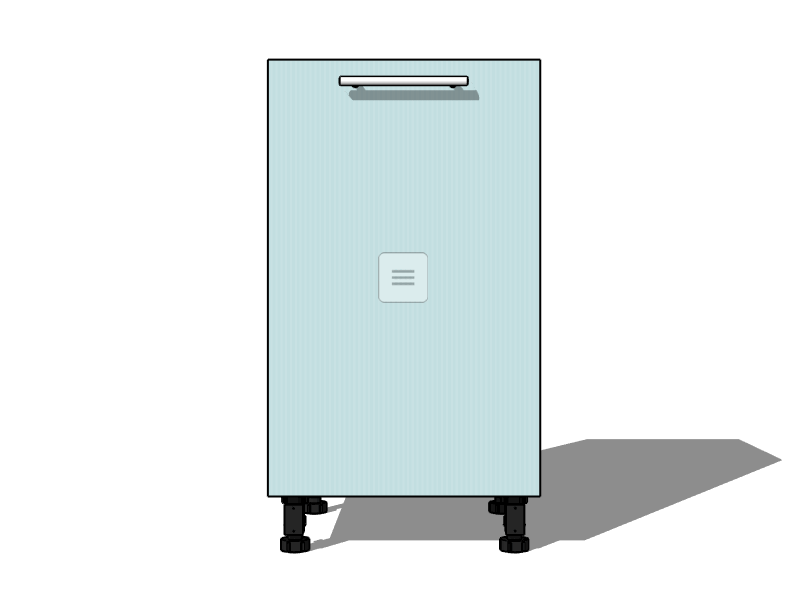

Динамическое меню в EasyKitchen

Чтобы отобразить динамическое меню, нужно его активировать через окно "Слои", поставим галочку напротив пункта "Меню".

Поворот текстуры

Текстуры на панелях модулей поворачиваются с помощью динамического клика по ним (при этом кнопки открывания должны быть отключены). Кроме того, что происходит визуальный поворот, меняются также параметры длины и ширины детали. В отчёте это будет отображено.

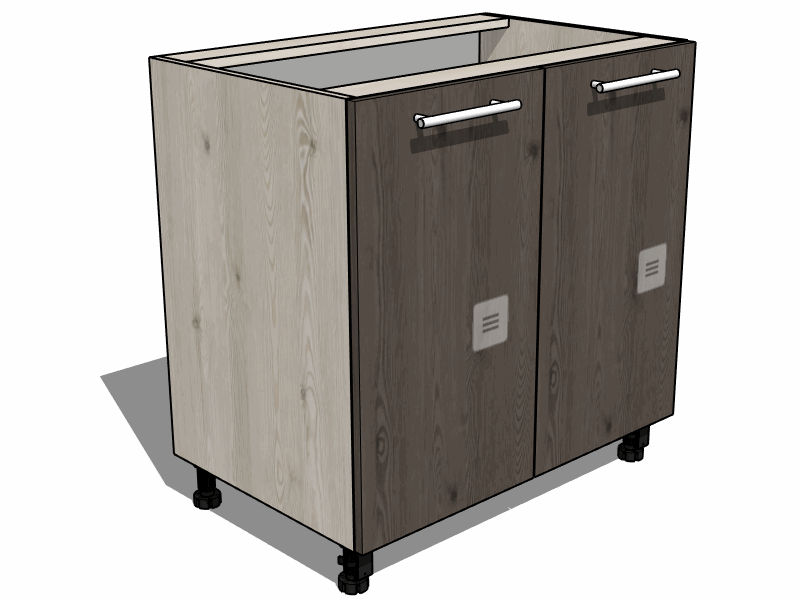

Текстурирование панелей в EasyKitchen

Заглушки на профилях и бортиках

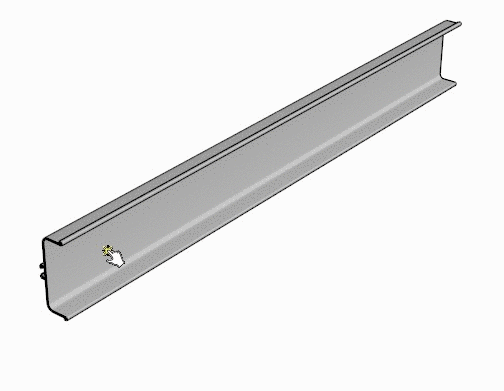

Вот об этом функционале действительно многие не знают. На пристеночных бортиках для столешниц, а также на профилях для подсветки и профилях GOLA, заглушки можно менять одним кликом мыши. Активные зоны находятся слева и справа от центра элемента. Клик меняет тип заглушек на следующий. И так по кругу.

Необычные активные элементы

Возможно такой функционал не пригодится, но он всё же присутствует в библиотеке.

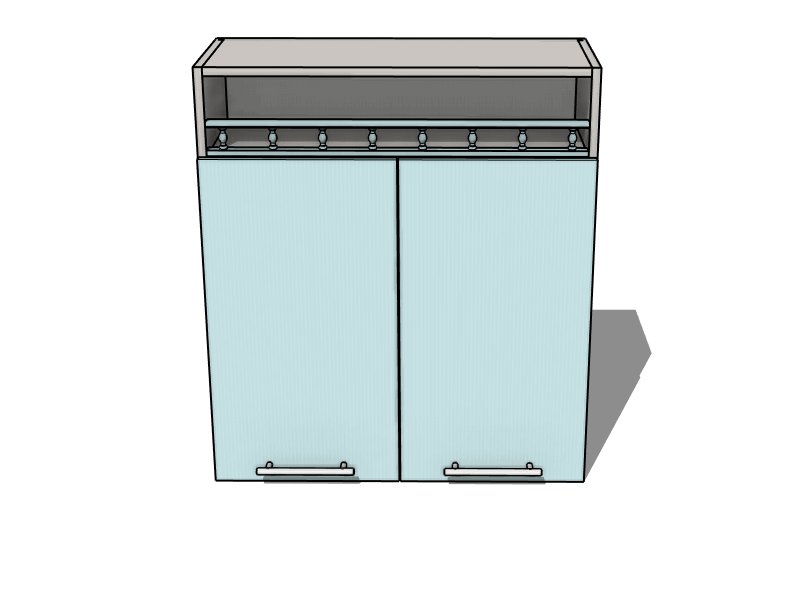

Например, на сушке для посуды можно вынуть поддон. А на ножках нижнего ряда кухонных шкафов в один клик можно добавить или спрятать клипсу для крепления цокольной планки.

Видео: Работа с параметрами

Одной из замечательных особенностей SketchUp является возможность добавления динамических функций. Это очень пригодилось в EasyKitchen и стало одной из главных фишек программы. Так появилась анимация открывания дверей, анимация выдвижения ящиков, а также переключение различных режимов или опций одним кликом. Именно об этой функции мы и будем говорить в этом видео. Я буду очень подробно описывать каждое своё действие, чтобы было понятно всем, даже абсолютным новичкам. Устраивайтесь поудобнее и внимательно смотрите видео.

Если видео не открывается, вот прямая ссылка на ролик.
