Описание инструмента

Инструмент Вдавить-вытянуть (Push/Pull) - можно сказать первый шаг к созданию трёхмерного объекта из плоскости. Из названия сразу становится понятно что он делает - вдавливает и вытягивает плоскость. Делает он это строго перпендикулярно этой плоскости. Также у этого инструмента есть пара удобных функций, которые несомненно пригодятся при работе с ним.


Этот инструмент можно выбрать на основной панели инструментов или с помощью клавиши "P", в английской раскладке клавиатуры.

SketchUp инструмент Вдавить-вытянуть (Push/Pull)

Ограничения инструмента

Первое, что нужно знать - инструмент работает только с чистой геометрией. Выдавить группу или компонент можно только если предварительно войти в неё до самой геометрии.

Ограничение инструмента Push Pull SketchUp

Второе - это геометрическое ограничение выдавливания. Например, если по пути следования выдавливания имеется изменение геометрии, то инструмент позволит дойти только до этого места.

Ограничение инструмента Push Pull SketchUp

Если нужно обойти это ограничение, следует воспользоваться другим инструментом или плагином.

Принцип работы

Выбираем инструмент Вдавить-вытянуть (Push/Pull) и кликаем левой кнопкой мыши по плоскости (грани), которую хотим вдавить или вытянуть. После этого начинаем перемещать мышь в нужную сторону. Завершаем действие ещё одним кликом левой кнопкой мыши.

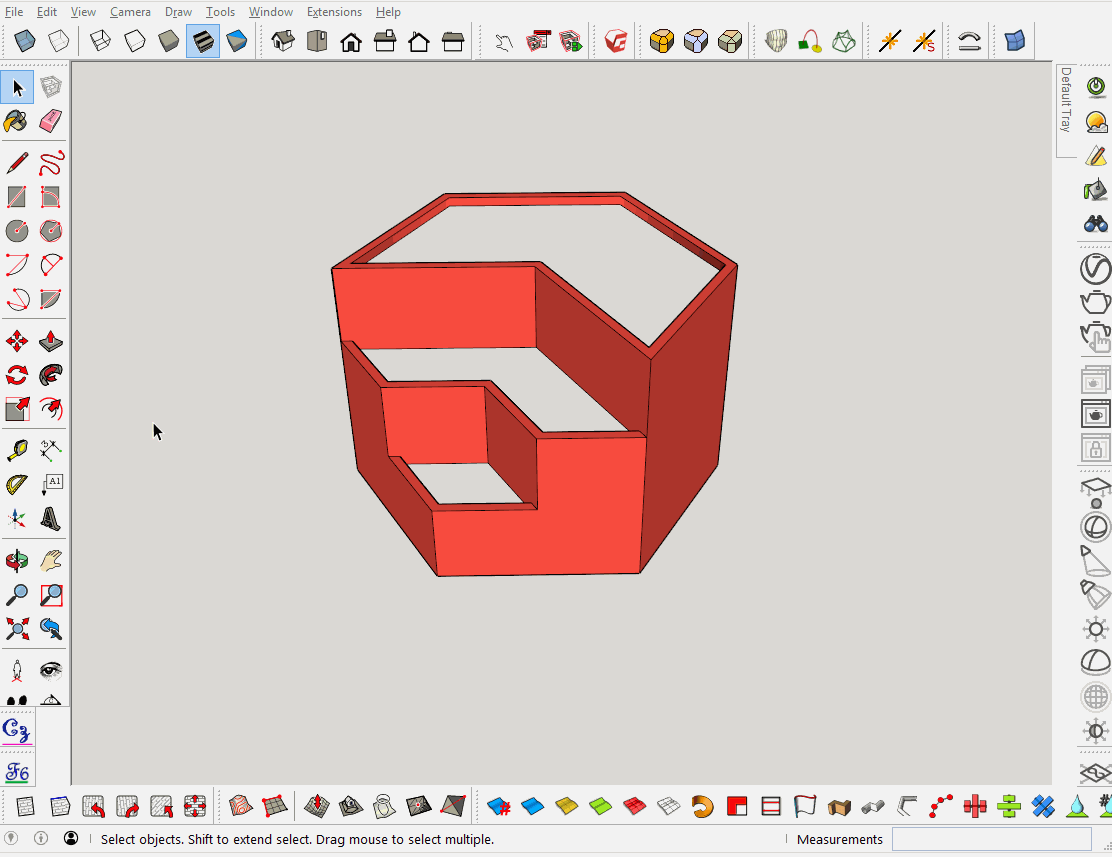

Принцип работы инструмента Вдавить-вытянуть (push/pull) SketchUp

Задание нужного расстояния

Если нужно вдавить или вытянуть плоскость на строго определённое расстояние, то после первого клика инструментом, отводим мышь в нужную сторону и вводим с клавиатуры требуемое расстояние. Это значение отображается в нижней правой части экрана программы SketchUp, в окне "Измерения (Measurements)". После чего нажимаем клавишу Enter.

Выдавливание геометрии пушпулом SketchUp на нужное расстояние

Если вдавить плоскость до конца (до слияния с плоскостью на другом конце вдавливания), то плоскость исчезнет и образуется сквозное отверстие.

Создание новой плоскости

Если во время работы с инструментом нажать клавишу Ctrl, то в начале вытягивания образуется новая плоскость, от которой и будет продолжаться действие инструмента.

Новая плоскость инструмент Push Pull SketchUp
