Как работает полуавтоматическая расстановка?

Полуавтоматическая расстановка есть во многих модулях библиотеки EasyKitchen. О том, как с ней работать, мы расскажем в этой статье.

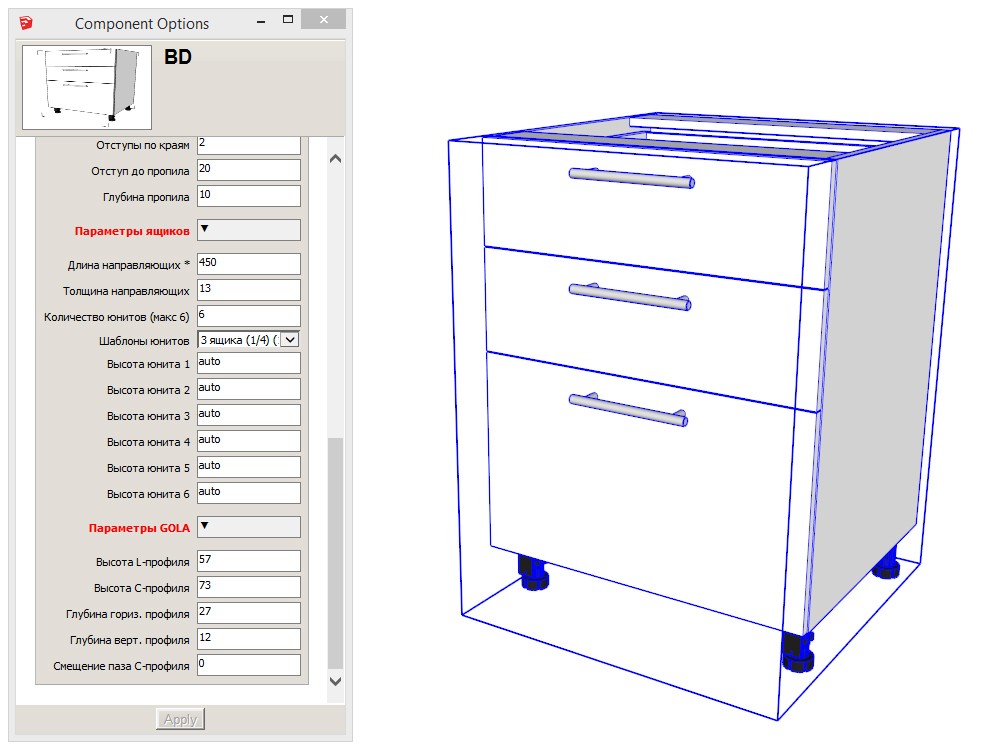

В качестве примера, возьмём модуль с выдвижными ящиками (тип BD). Вот так выглядит модуль и его параметры:

Полуавтоматическая расстановка юнитов

По умолчанию в нём 3 выдвижных ящика. Их расположение задано шаблоном (Шаблоны юнитов): 3 ящика (1/4) (1/4) (1/2).

Что значат эти дроби? Это пропорция высоты каждого ящика к общей высоте модуля без учёта ножек. Т.е. общая высота модуля 820мм, минус 100мм высота ножек. Итого 720мм доступно для всех юнитов (выдвижных ящиков).

Исходя из этого 1/4 - это 720/4=180мм, а 1/2 -это 720/2=360мм. Итого, получается два ящика по 180мм и один 360мм. Дополнительно отнимаются отступы со всех сторон фасадов выдвижных ящиков (зазоры).

Тоже самое и с остальными шаблонами. Везде указывается количество ящиков и пропорция каждого из них по порядку сверху вниз. Начиная с 3й версии EasyKitchen, при использовании шаблонов не нужно вручную задавать количество ящиков ящиков. Их количество уже прописано в шаблоне.


Теперь переходим к полуавтоматической расстановке, которая позволяет не только задавать высоту ящиков вручную, но и автоматически подстраивать высоты остальных ящиков под оставшуюся высоту.

Для этого нужно в параметре Шаблоны юнитов выбрать пункт Задать вручную. После укажите количество выдвижных ящиков в параметре Количество юнитов. Если после этих действий применить изменения, то все ящики распределятся поровну по высоте модуля. Т.е. если Вам нужно 2 одинаковых по высоте ящика, достаточно выполнить вышеуказанные действия, задав в параметре Количество юнитов значение 2.

Это происходит из-за того, что во всех параметрах Высота юнита 1-6, задано значение auto. Чтобы задать высоту определённым юнитам, достаточно изменить это значение на цифровое у соответствующих юнитах. Распределение юнитов идёт сверху вниз. Высота юнита 1 - это самый верхний выдвижной ящик.


В качестве примера:

Требуется, чтобы в модуле BD, высотой 820мм, было 4 выдвижных ящика, где 1й юнит должен иметь высоту 120мм, а 4й юнит 240мм. Остальные два юнита должны поделить оставшуюся высоту поровну.

Для этого открываем параметры модуля и в параметре Шаблоны юнитов выбраем пункт Задать вручную. Далее указываем Количество юнитов равное 4 и переходим к параметрам высот юнитов. В параметре Высота юнита 1 указываем высоту 120мм, а в параметре Высота юнита 4 указываем высоту 240мм. В оставшихся параметрах высот юнитов оставлям значение auto. Применяем параметры.

В итоге у нас получится модуль с четырьмя выдвижными ящиками, где первый сверху ящик будет иметь высоту 120мм, второй и третий - поровну по 180мм, а четвёртый 240мм. Если подсчитать, то получается:

820-100=720мм - высота проёма для юнитов.

720-120-240=360мм - остаточная высота проёма для юнитов со значением "auto".

360/2=180мм - высоты 2 и 3 юнита.

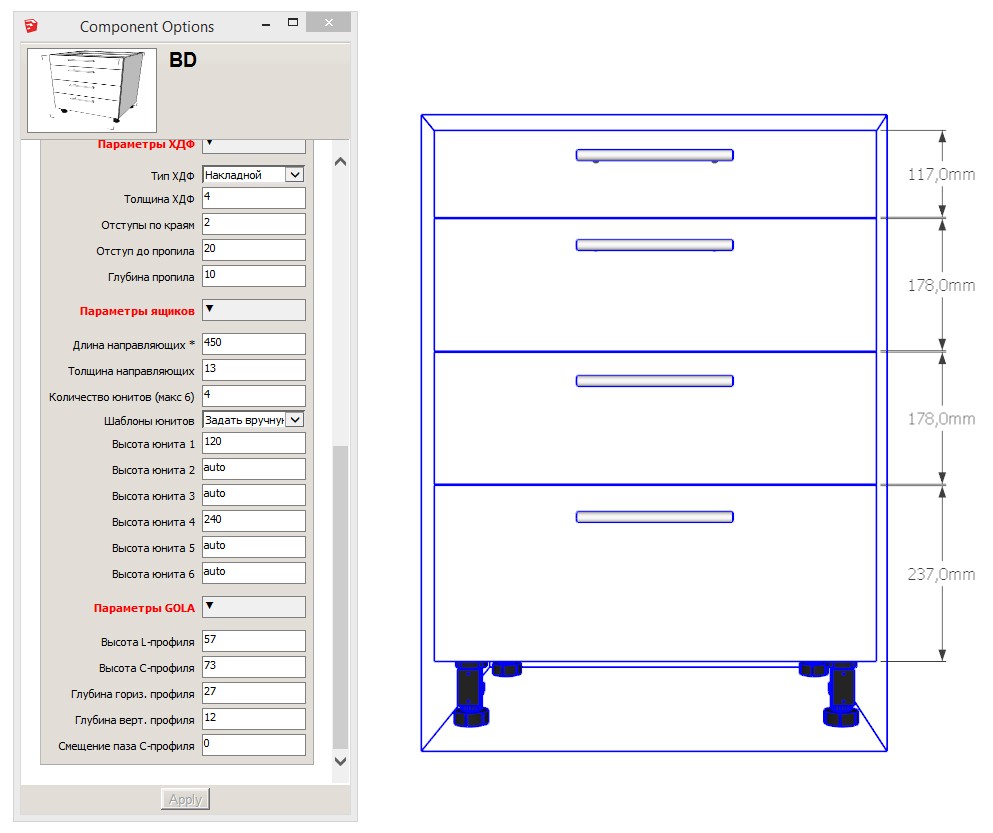

На картинке ниже итог данной модификации. Размеры указаны с учётом зазоров:

Полуавтоматическая расстановка юнитов пример

Такая система полуавтоматической расстановки применяется и в других модулях и компонентах. Расстановка полок внутри модулей имеет такую же систему. Тоже самое и с распределением вставок в дверях-купе. Принцип везде один и тот же. Стоит отметить только ограничения. В модуле BD максимальное количество ящиков не может превышать 6 штук. В случае с полками, их количество ограничено 9. Вставки в двери-купе тоже ограничены 9 штуками, но программа позволяет делать неограниченное количество промежуточных профилей. Только распределятся они после 9 будут уже только поровну. Вручную задать высоту уже будет нельзя.


Надеемся, что статья была Вам понятна, несмотря на большое количество цифр. На практике к такой системе привыкаешь моментально. Она предоставляет огромные возможности при минимуме действий.
