Описание инструмента

Инструмент "Масштаб" (Scale) изменяет размеры путём растягивания объектов. В его функционале есть несколько удобных фишек, которые пригодятся при работе с программой SketchUp и библиотекой EasyKitchen.


Итак, этот инструмент можно выбрать на основной панели инструментов или с помощью клавиши "S", на клавиатуре.

Принцип работы

Работает инструмент следующим образом: выбираем объект, у которого будем менять размер и нажимаем на инструмент "Масштаб". Вокруг объекта появляется желтая ограничительная рамка с зелёными квадратами по углам и граням.Чтобы изменить размер объекта, достаточно потянуть за соответствующий квадрат. Делать это нужно следующим образом:

  1. Первый клик мыши - захват нужного квадрата;
  2. Растягивание объекта мышью (удерживать клавиши мыши не нужно);
  3. Второй клик - отпускаем квадрат.

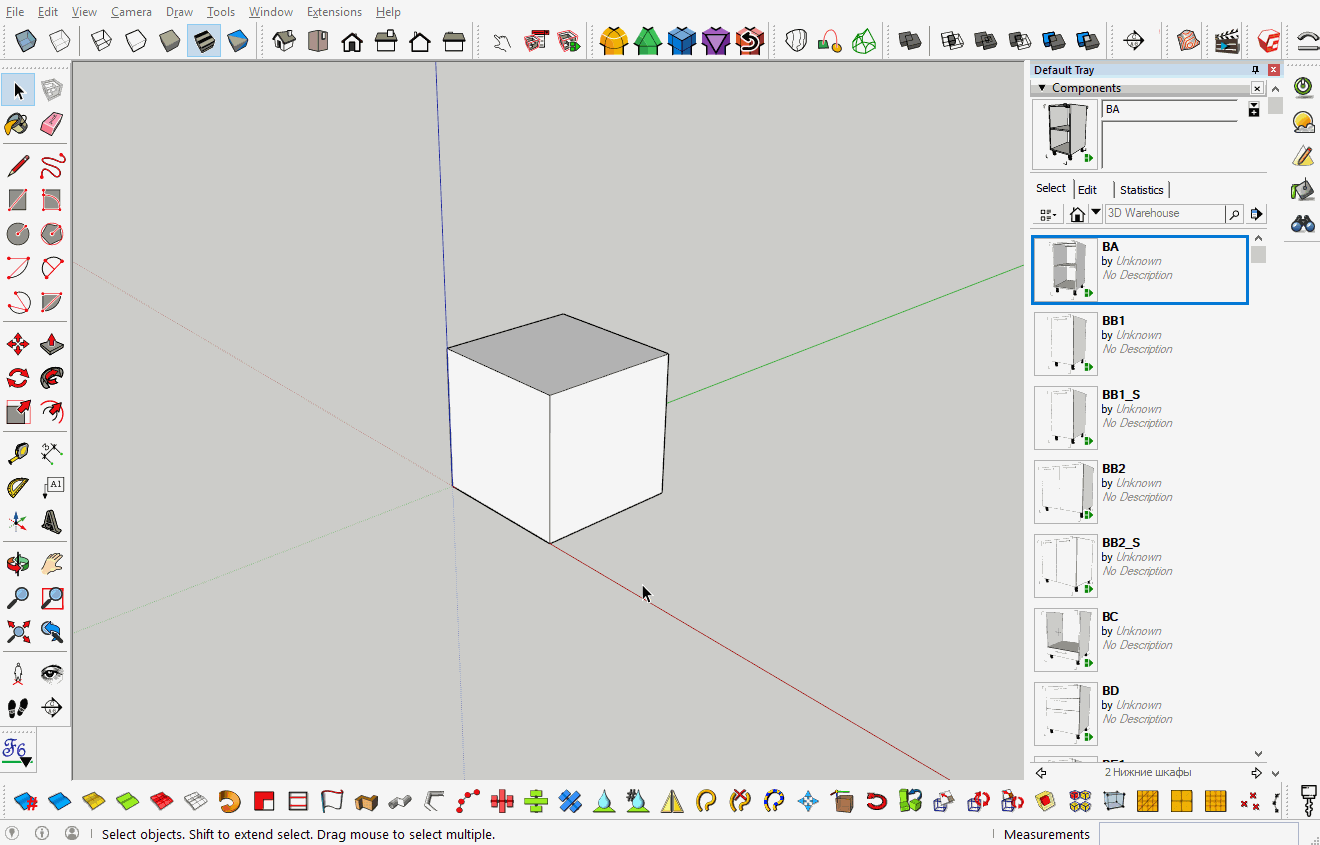

Масштабирование в SketchUp

Единицы измерения

По умолчанию, инструмент "Масштаб" увеличивает/уменьшает объект в указанное количество раз. Это значение отображается в нижнем правом углу программы SketchUp. То есть, если к примеру нужно увеличить объект в 4 раза, достаточно растянуть его в нужную сторону до того момента, пока это значение не будет равно четырём.

Но это не всегда удобно, поэтому значение можно задать с клавиатуры. Растяните объект немного в нужную сторону и впишите требуемое кратное с клавиатуры. Затем нажмите Enter.

В большинстве случаев, работать с такими единицами не удобно. Например, если нужно увеличить модель с 400мм до 547мм. В этом случае нужно растянуть объект в нужную сторону и ввести с клавиатуры размер, который должен получится и единицы измерения. В нашем случае вводим 547mm. Единицы измерения нужно указывать в английской раскладке.

Изменение размера модели в SketchUp

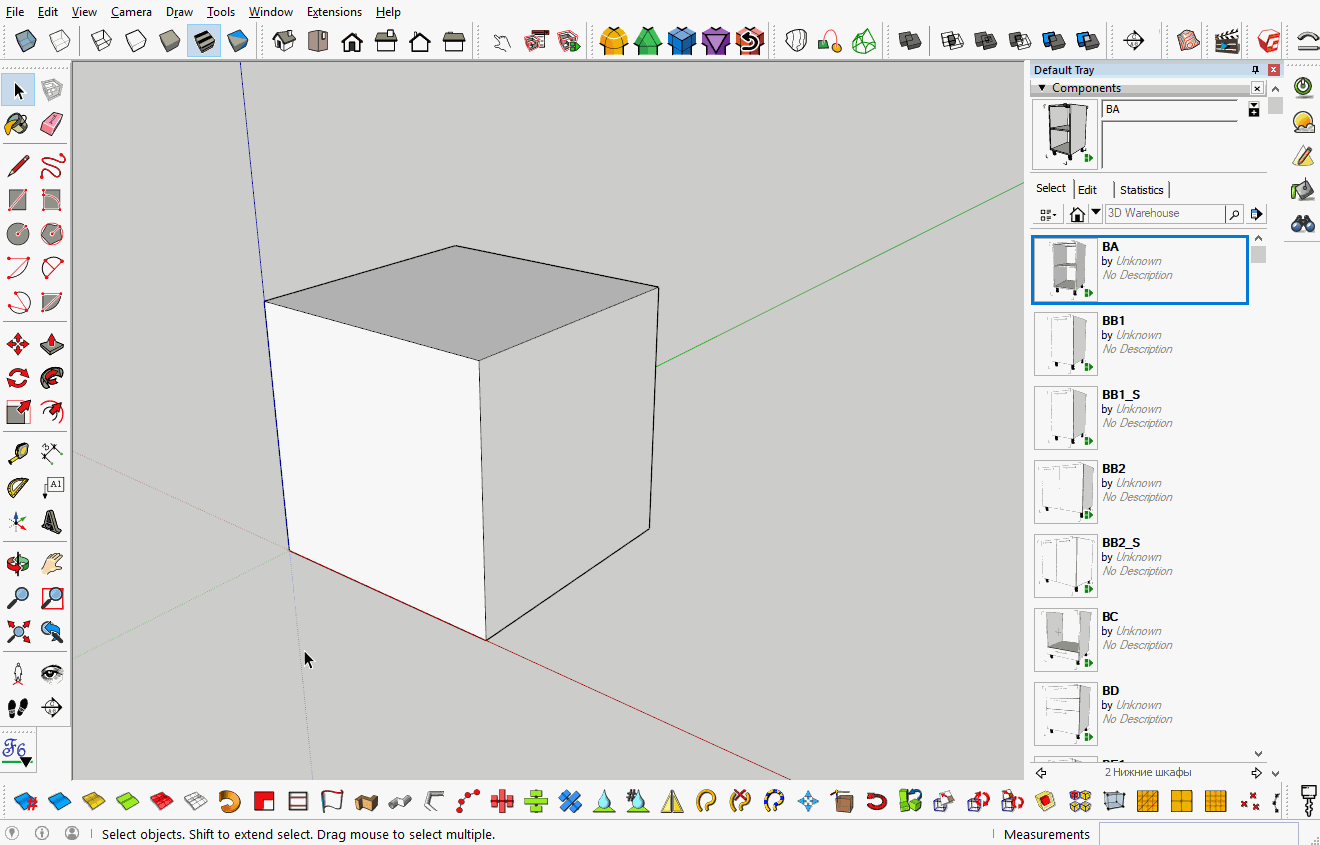

Дополнительные функции

У инструмента "Масштаб" есть две дополнительные функции:

  1. Зажатая клавиша Ctrl во время растягивания пропорционально будет растягивать и противоположную сторону объекта;
  2. Зажатая клавиша Shift во время растягивания будет пропорционально масштабировать весь объект.
