Новый тип панелей для проектирования мебели

Программа EasyKitchen пополнилась новым типом панелей для проектирования мебели – это панели с гибко настраиваемыми вырезами.

Архитектура EasyKitchen позволяет делать вырезы вручную, но такие вырезы не являются динамическими. То есть, при изменении размера панели, такие вырезы тоже будут менять свой размер и положение. И это добавляет лишней работы, ведь приходится, опять же вручную, восстанавливать правильные размеры и положение выреза.

Яркий пример:

Вы спроектировали мебель для клиента, добавили вырезы где нужно, под коммуникации и розетки, и вдруг выясняется, что общая высота изменится. Клиент, допустим, решил сделать натяжной потолок. Теперь мало того, что нужно всю мебель переделать под новую высоту, так ещё и все вырезы уменьшатся в размере и сместятся ниже…

Именно для таких и похожих случаев пригодятся новые панели с динамическими вырезами, ведь они умеют не только сохранять правильный размер выреза, вне зависимости от изменений размера детали, но и сохранять его верное положение.

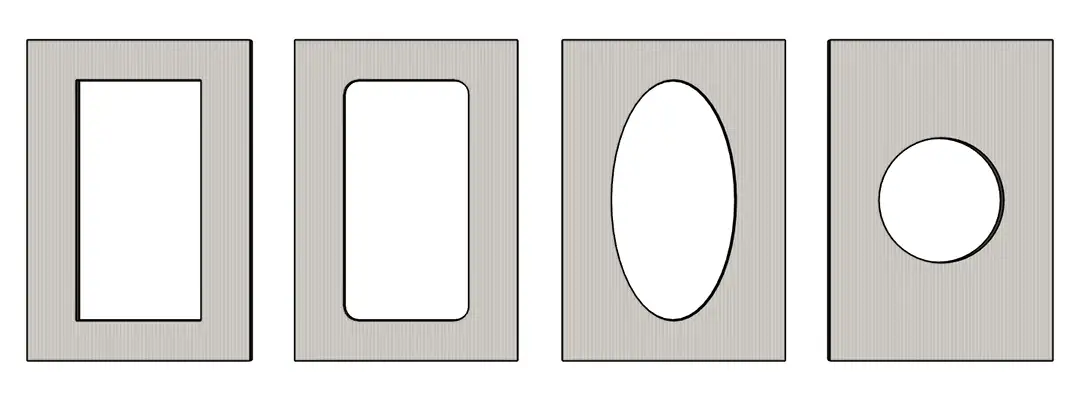

Через параметры можно делать прямоугольные и овальные формы выреза. У прямоугольного выреза можно добавить скругление углов, а овал превратить в круг, задав одинаковые размеры длины и ширины выреза.

Также, если вырез вдруг больше не нужен, его можно отключить. Вид при этом у панели станет совершенно обычный.

Параметры отступов у панелей с вырезами имеют невероятную гибкость.

Базово они находятся в авторежиме. То есть задают одинаковое расстояние со всех сторон от выреза до краёв детали.
Если ввести числовое значение в параметр одной из сторон, вырез сместится так, чтобы расстояние от него до края детали с указанной стороны было равно этому значению.

Если дополнительно ввести числовое значение в параметр противоположной стороны, то размер выреза изменится так, чтобы расстояние от него до края детали с этой стороны было равно заданному в параметре.

Для наглядности, приведу пример:

Допустим, у нас есть деталь, длиной 600мм. В ней есть вырез, длиной 400мм. Он находится в центре детали, т.к. отступы слева и справа находятся в режиме auto. То есть, слева и справа по 100мм от выреза до края детали.

Если задать значение 50мм слева, то вырез сохранит свою длину 400мм и просто сместится влево, чтобы отступ от левого края детали до выреза был равен 50мм. Расстояние справа соответственно станет 150мм.

Если дополнительно задать значение 50мм справа, то параметр длины выреза станет неактуальным. Вырез станет длиннее, чтобы соответствовать параметрам отступов. Таким образом, длина выреза составит 500м. Отступы слева и справа станут по 50мм.

Вы можете задать любой необходимый размер выреза в соответствующих параметрах. Стоит только помнить, что параметры размеров выреза работают до тех пор, пока хотя бы одна из сторон в одном направлении находится в авторежиме. Такая механика позволяет очень гибко настраивать не только размер выреза, но и его положение.

Скачать новые панели можно из раздела Репозиторий.
