Новая секция "Структура"

Часто возникает ситуация, когда нужно вставить дополнительную стойку внутрь кухонного шкафа, разделив его на отсеки. Хорошо бы ещё и в каждой секции можно было регулировать количество полок и расстояние между ними. У верхних навесных шкафов такой функционал есть, как говорится "из коробки". А вот у остальных кухонных модулей такой функции нет.

Мы не стали сразу добавлять её из-за того, что создавалась дополнительная нагрузка на SketchUp. Если в верхних шкафах из-за сушки часто приходится делить внутрянку на секции, то в нижних шкафах и пеналах - это довольно редкая ситуация. Но всё-же она возникает и мы получили несколько запросов о том, как добавить стойку в шкаф.


Раньше это можно было сделать двумя способами:

  1. Если это разовая ситуация, то брались нужные панели из папки "Без модуля" и просто вставлялись в проект или внутрь модуля, масштабируя и настраивая их под текущие нужды.
  2. А если такое разделение внутренней структуры шкафа на секции нужно было на постоянку, то приходилось заморачиваться с осями и атрибутами, что не просто.

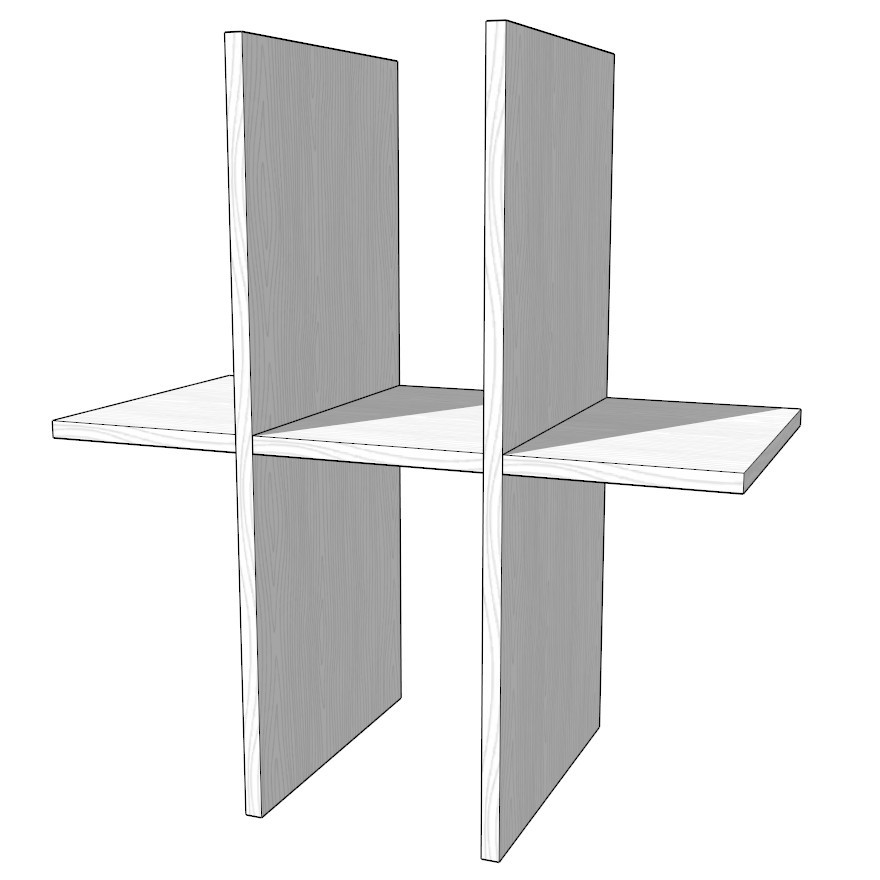

Сегодня эта проблема решена! Мы добавили новую секцию для библиотеки EasyKitchen PRO, которая называется "Структура". По сути - это тот же самый набор стоек и полок, который используется для разделения на секции в верхних шкафах, но с возможностью встраивания её в любой модуль:

Как и со всеми панелями и секциями, которые есть в библиотеке EasyKitchen, доступно две модификации секции "Структура":

  • Для модуля
  • Без модуля

Секция из папки "Для модуля" содержит связи с внешним модулем, беря из него такие параметры, как толщина панелей, глубина модуля, толщины кромки и т.д. Такую секцию нужно помещать только внутрь модуля, чтобы не возникало ошибок. В случае с кухонными модулями, помещуть её нужно на 2й уровень вложенности, где располагаются все панели модуля.


Секция из папки "Без модуля" может быть изпользована как отдельный компонент. Связей в ней с внешним модулем нет никаких. Поэтому, если поместить её внутрь кухонного модуля и поменять, например, глобальную толщину панелей, то толщина панелей секции "Структура" не изменится.


Вот так выглядит панель параметров этой секции:

Основной параметр - это "Тип структуры". Если он задан как "Без дополнительных секций", то в вашем распоряжении будет только одна секция и полка. Если задать параметр как "С дополнительными секциями", то дальнейшее разделение на секции будет варьироваться параметрами "Ширина левой стороны" и "Ширина правой стороны". Если оба параметра заданы "auto", то появится одна центральная стойка посередине модуля и две секции с полками, слева и справа от стойки. При этом модуль будет разделён ровно пополам.

Если изменить одну из ширин, задав цифровое значение, вместо "auto", то стойка сместится в соответствующую параметру сторону на указанное от края расстояние. Полки тоже соответственно изменят свою длину. Точка осей стойки находится в её центре, поэтому, если к пример задать 200мм ширину левой стороны, то по факту получится ширина 200мм минус половина тощины стойки.

Если изменить оба параметра ширины сторон, то в итоге у вас получится целых 3 секции, в каждой из которых будут секции с полками. Параметрами ширину будут регулироваться только левая и правая секция. Длина центральной секции будет регулироваться автоматически, основываясь на длине остальных секций и толщинах стоек.

Регулировать количество и полок можно через параметры этих секций или через динамическое меню.


А теперь небольшой фокус, который позволит более гибко работать с этой секцией! Например, нужно сделать такое разделение внутри модуля:

Для этого достаточно только повернуть всю секцию "Структура" на 90 градусов и подогнать её длину и высоту под внутренние размеры модуля. А затем при помощи динамического меню убрать одну из полок (которая в этом положении становится стойкой).


Скачать новый тип секции можно из папки EasyKitchen PRO, в вашем профиле. Распакуйте архив в папку с Вашей библиотекой с заменой. Или вручную поместите файлы секций в удобную папку.
