Тизер EasyKitchen 3.1: Петли

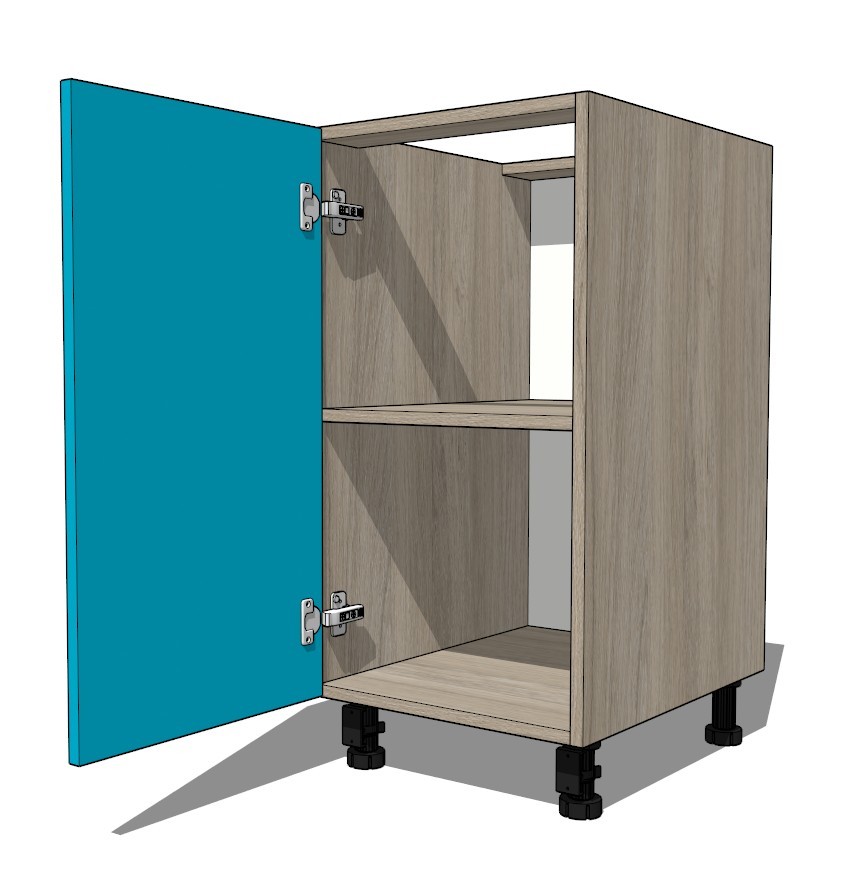

В новой версии библиотеки EasyKitchen у фасадов появятся настоящие мебельные петли. Не просто картинка с параметрами, как это реализовано сейчас, а полноценные динамические модели. Это сразу придаёт кухонным модулям более естественный вид.

Чашка петли поворачивается вместе с фасадом, при его открывании, а плечо может менять своё положение в зависимости от указанного в параметрах типа петель. Всего на данный момент есть 7 вариаций этого параметра:

  1. Нет - петли будут скрыты;
  2. Внешние - петли позиционируются как внешние (накладной тип фасада);
  3. Полувнешние - петли позиционируются как полувнешние (накладной тип фасада со смещением);
  4. Внутренние - петли позиционируются как внутренние (вкладной тип фасада);
  5. Угловые - петли для угловых фасадов;
  6. Под фальшпанель - прямые петли для крепления фасадов к фальшпанель, которая находится в той же плоскости, что и фасад;
  7. Карусельные - петли для развёрнутого открывания фасадов (например для фасадов в модулях BF2 и TF2).

Стоит отметить, что эти петли универсальные. Их положение и артикул меняется, в зависимости от указанного в параметрах фасада, типа петель. Например, если указаны петли под фальшпанель, то и в отчёт пойдут именно петли под фальшпанель.

Точность модели самой петли не имеет особого значения, поэтому мы её упростили, чтобы снизить нагрузку на SketchUp и облегчить работу пользователям.

Петли можно перемещать. Причём как через параметры, так и вручную. Для этого достаточно изменить параметр "Перемещение" в параметрах петли.

Если фасад большой и требуются  дополнительные петли, то просто создайте нужное количество копий петель и настройте их положение. Это всё будет учтено в отчёте.
