Тестовый модуль с присадкой

Дорогие друзья! Сегодня хотим показать вам тестовый модуль для следующей версии EasyKitchen. Тут и разметка кромки на торцах, и присадка, и многое другое!

Присадка

Давайте начнём с главного вопроса, который давно мучает многих подписчиков - это присадка - будет ли она в EasyKitchen и если будет, то в каком виде?

В этом модуле уже есть некое подобие, но нам не хватает информации по этому направлению. Поэтому огромная просьба ко всем, кто работает с присадкой - посмотрите модуль и напишите нам своё мнение. Нужно ли что-то изменить/добавить/убрать? Это важно, т.к. лучше внести все коррективы на раннем этапе.

А точный ответ на вопрос "будет ли присадка" будет известен после тестов в более тяжёлых модулях. Этот модуль простой, в нём мало компонентов. Интересно, как себя покажет SketchUp в случае с модулем, типа BD... Хоть мы и убрали 31 компонент, которые отвечали за динамическое меню, но добавилось по 4 компонента в каждой детали на кромку и присадки также в среднем по 4 компонента на деталь. Так что в итоге получится больше чем убрали.


Сейчас модуль присадки более-менее универсальный. Он состоит из трёх последовательных "отверстий", диаметр и глубину каждого из них можно отдельно настраивать в параметрах модуля.  Таким образом можно, к примеру, делать отверстия для конфирматов.

Перемещать присадку можно как с помощью параметров, так и вручную. Для этого есть переключатель "Тип перемещения". Если выбрать "Вручную", то вы сможете перемещать модуль с помощью мыши. При перемещении с помощью параметров, жестко задаётся точка отсчёта по длине и ширине детали. Таким образом, при масштабировании всего кухонного модуля, не будет смещения отверстий.

Положение присадки тоже можно менять. Есть два варианта сторон и четыре варианта торцов. Таким образом вы можете разместить модуль в любом месте детали.


Также есть два варианта отправки присадки в отчёт:

  • Отверстие + Фурнитура - в отчёт попадает описанная в параметрах фурнитура и позиция отверстия;
  • Только отверстие - в отчёт попадает только позиция отверстия.

Думаю позиция отверстия пригодится в будущем, если получится сделать вывод на ЧПУ.

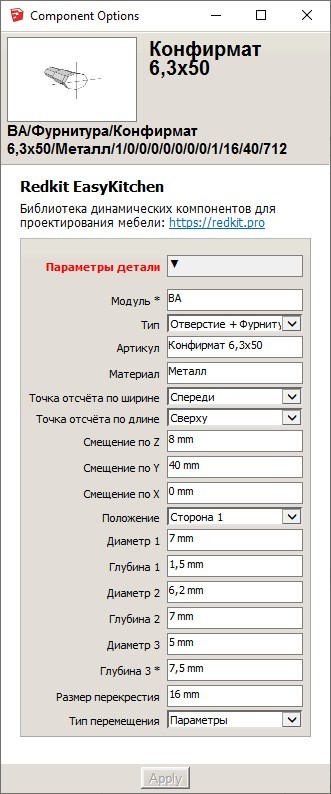

Параметры присадки

Разметка кромки

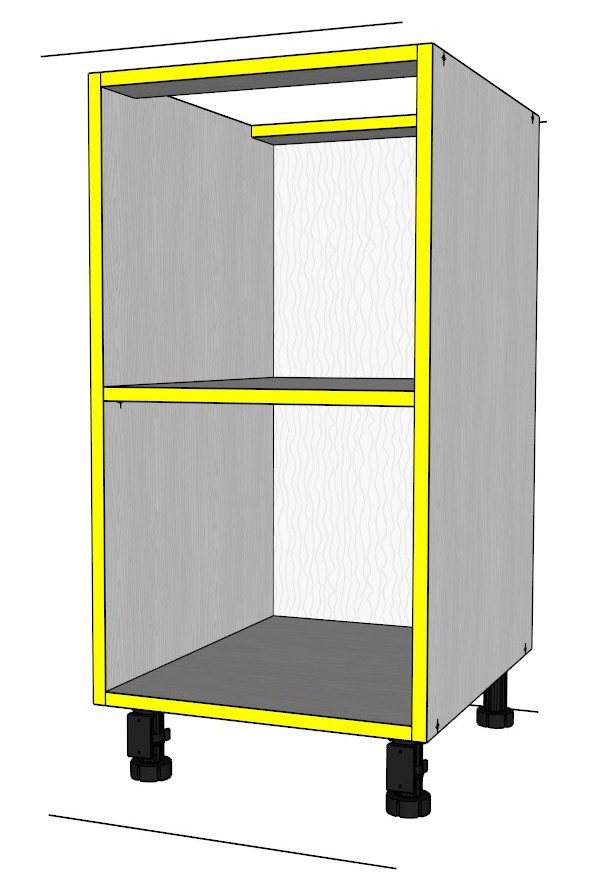

В предыдущем тестовом модуле мы уже показывали разметку кромки на торцах. Этот функционал был одобрен многими пользователями. Так что здесь пока нет никаких изменений. Если кто пропустил ту публикацию, скачиваем этот тестовый модуль и в слоях убираем галочку с "Отображение торцов" и ставим галочку на "Отображение кромки". Вы увидите, что на модуле появятся жёлтые торцы. Это и есть разметка кромки. Она динамическая. При клике по ней, меняется виртуальная толщина кромки с этой стороны детали и соответственно цвет:

  • Белый - без кромки;
  • Зелёный - 0,4мм кромка;
  • Желтый - 1мм кромка;
  • Красный - 2мм кромка.
Разметка кромки

Базовые текстуры

Обратите внимание, что мы добавили базовые текстуры в модуль. Это не какие-то определённые материалы из каталогов. Они бы прилично весили. Нет - это нейтральные, бело-серые, лёгкие текстурки. Панели корпуса имеют древесную текстуру, а ХДФ - волнистую. Так сразу видно тип материала и как сейчас направлена текстура. Также это позволяет окрасить сразу все панели одного цвета с зажатым шифтом. Просто и удобно.

Упрощённое меню

Динамическое меню в текущей версии EasyKitchen достаточно сильно нагружает SketchUp, поэтому мы решили отказаться от него, оставив всего несколько статических кнопок. Тем более, что с новым функционалом по кромке, надобность в меню практически отпадает.

В этом модуле всего две кнопки, которые изменяют количество полок. Отображается оно с помощью слоя "Меню".

Упрощённое меню

Параметры модуля

Мы постарались по максимуму вынести все функции в основные параметры модуля. Так что управлять можно практически всеми составляющими. Кроме того, появились параметры оси, позволяющие менять базовую точку модуля и создавать отступы со всех сторон.

Основные параметры модуля

Скачать модуль можно по ссылке ниже. Скачивание доступно только для пользователей с активной подпиской EasyKitchen PRO.
