Стеллаж-перегородка

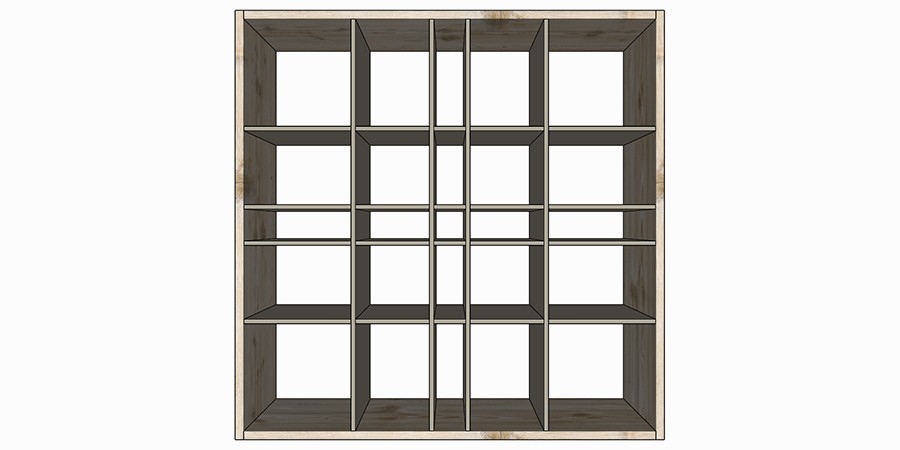

Готовый модуль стеллажа-перегородки для деления пространства с уймой настроек, которые позволяют очень гибко настраивать положение стоек, полок и внешнего корпуса.


Динамические функции модели:

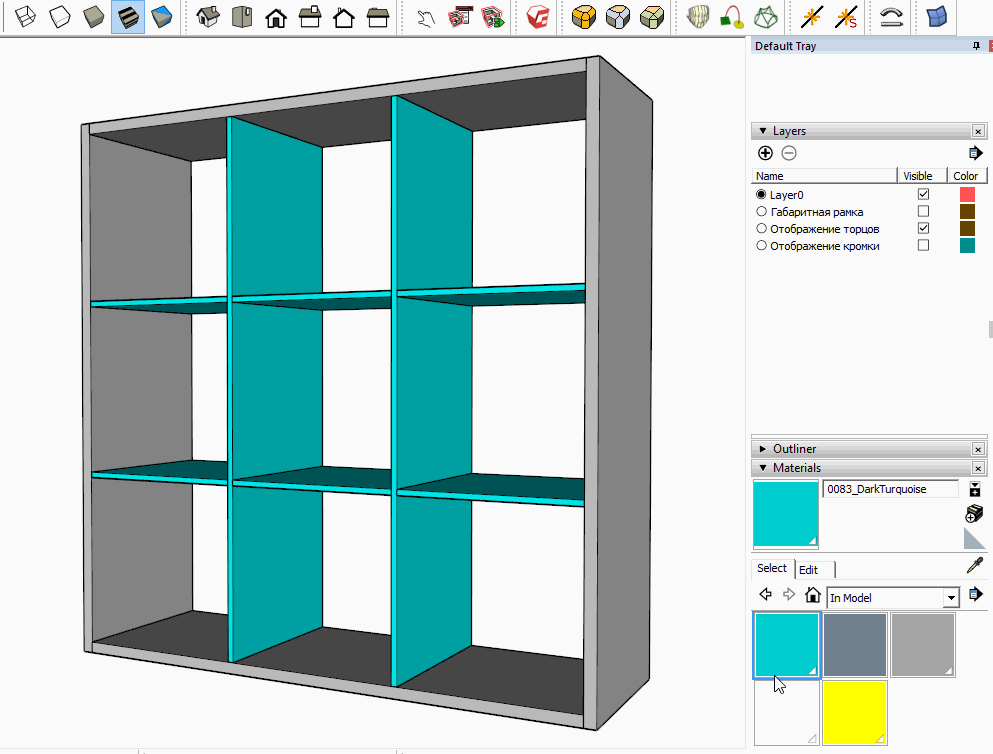

Разметка кромки кликом мыши по торцам деталей.

Поворот текстуры на деталях.

Параметрические функции модели:

Изменение габаритных размеров стеллажа без смещения деталей и деформации геометрии.

Изменение отступов со всех сторон модуля без смещения деталей и деформации геометрии.

Изменение толщины всех деталей корпуса с помощью одного параметра.

Изменение толщины всех стоек и полок с помощью одного параметра.

Изменение толщины любых деталей модуля из локальных параметров этих деталей.

Изменение количества стоек и полок.

Полуавтоматическое распределение стоек и полок (до 9 проёмов) в локальных параметрах секции стоек и полок.

Автоматическое распределение стоек и полок (количество проёмов не ограничено).

Возможность задания отступов спереди и сзади стоек и полок из основных параметров.

Возможность изменения положения стоек относительно крыши и дна из основных параметров.

Возможность единовременного изменения толщины кромки на все деталях модуля.

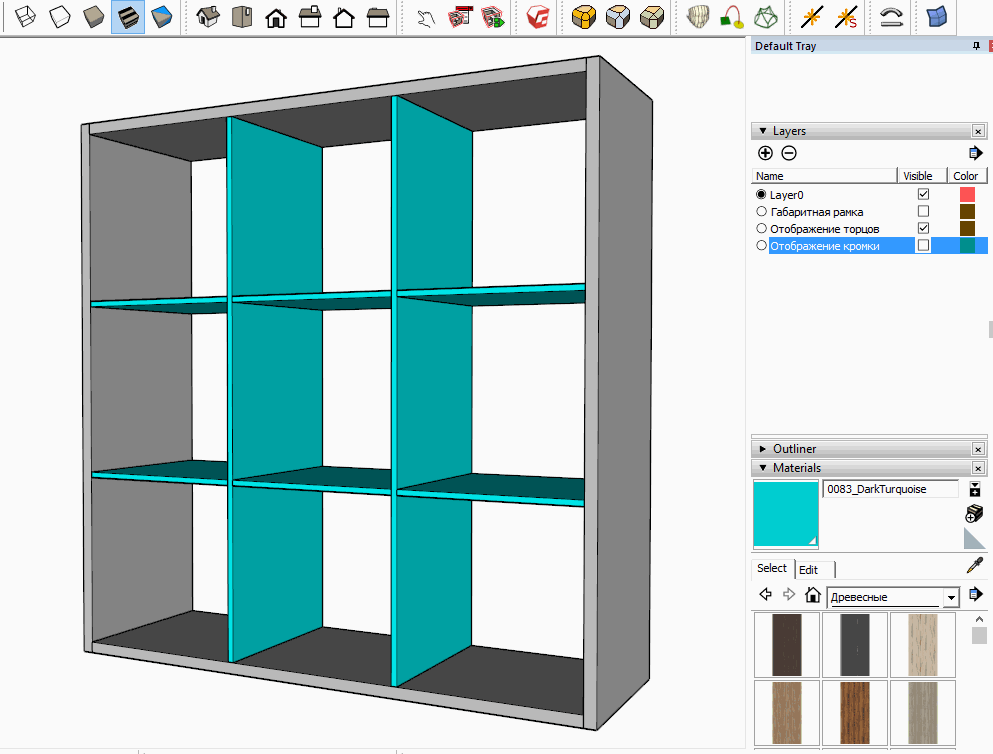

Нанесение текстур:

Модель по умолчанию окрашена в 2 цвета, что позволяет окрашивать все детали одного цвета обычной заливкой с зажатой клавишей Shift.

Наностить текстуры нужно внутри модели, на третьей глубине вложенности.

Гибкость модуля:

Глобальные и локальные настройки модуля позволяют максимально гибко позиционировать стойки и полки внутри модуля.

В глобальных настройках можно задать количество стоек и полок в стеллаже. Чтобы опционально изменить ширину или высоту любого из проёмов, нужно зайти на третью глубину вложенности модуля, где находится секция "Стойки и полки". В её параметрах есть всё для полуавтоматической расстановки стоек и полок.


И, если зайти ещё 2 уровня глубже, то вы получите доступ к настройкам секции с полками. Чтобы отредактировать сразу все копии секций с полками, изменения в параметры нужно вносить в первой секции. Изменение параметров 2й и далее направо секций приводят к редактированию только текущей выбранной секции.
